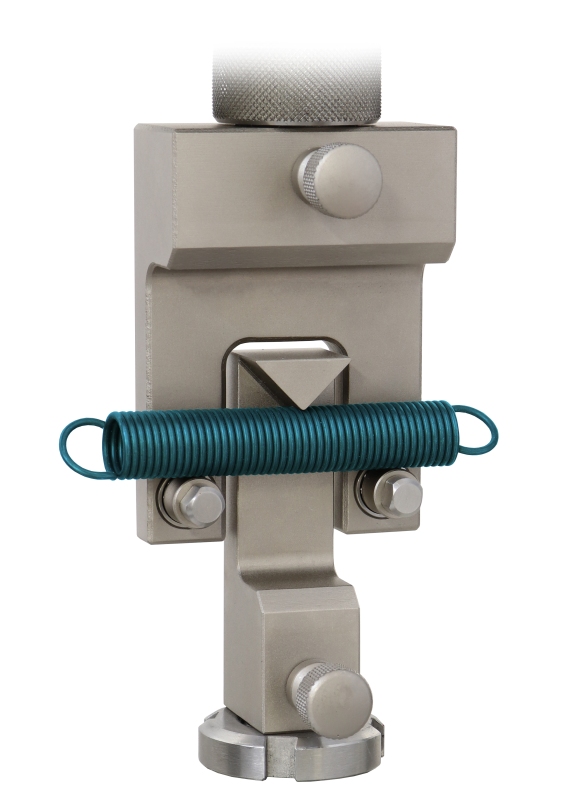

THS1071-ASTM-D2519-0.77kg_electrical_insulating_varnishes_01



THS1071-ASTM-D2519

Special fixture to test electrical insulating varnishes by helical coil test
According to ASTM-D2519
Max. load 500 N

Steel, nickel coated

Temperature range 0°C - +70°C

Coupling Af159

A specimen is placed on the rollers of the top fixture and below the V-block of the bottom fixture

The specimen is then broken

Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Description: Description: Description: Description: Description: Description: pdf_icon.gif THS1071 Datasheet.pdf

Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Description: Description: Description: Description: Description: Description: pdf_icon.gif THS1071 Datenblatt.pdf

Animation

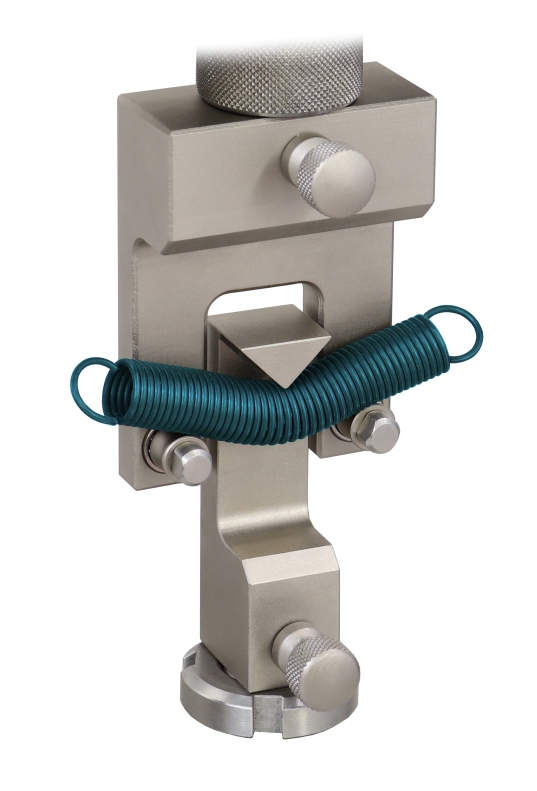

THS1071-ASTM-D2519-0.77kg_electrical_insulating_varnishes_02

THS1071-ASTM-D2519

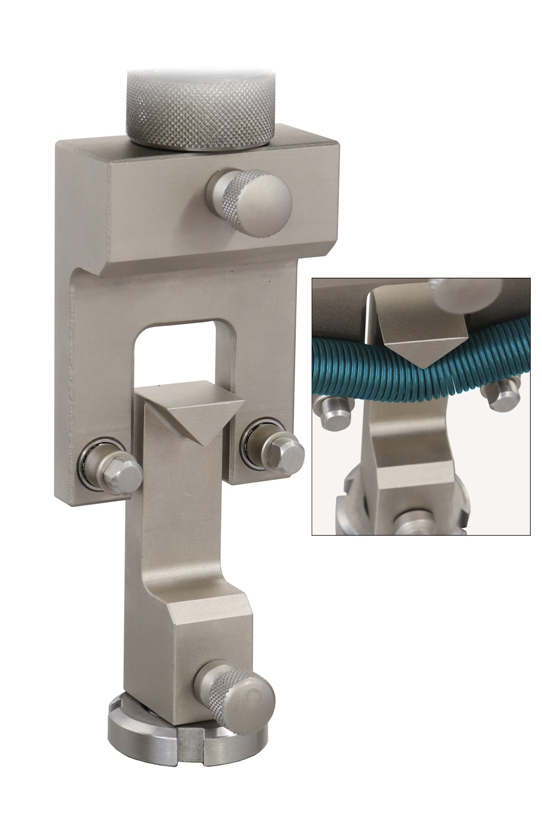

THS1071-ASTM-D2519-0.77kg_electrical_insulating_varnishes_03

THS1071-ASTM-D2519
