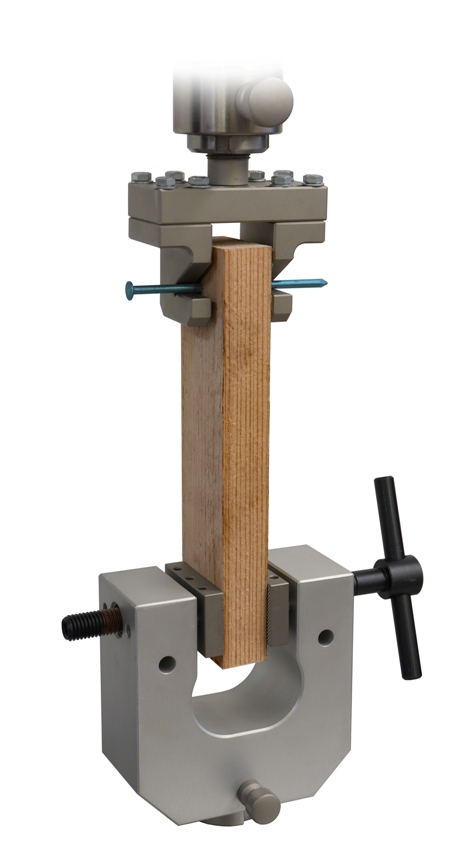

THS1669+TH154-10+BP-Am25-ASTM-D1037-Fig.11_0,85kg_Nail_Direct_Withdrawal_Resistance_Test_ 02

THS1669 + TH154-10+BP-Am25-ASTM-D1037-Fig.11



Special fixture to measure resistance of nails to direct withdrawal according to ASTM-D1037-Fig.11

Upper grip: THS1669

Adjustable distance for wooden sample 3-30 mm

Radius for nail 1.75 mm

Max. load 10 kN

Coupling Am25

Steel, nickel-plated



Lower grip TH154-10 with serrated jaws

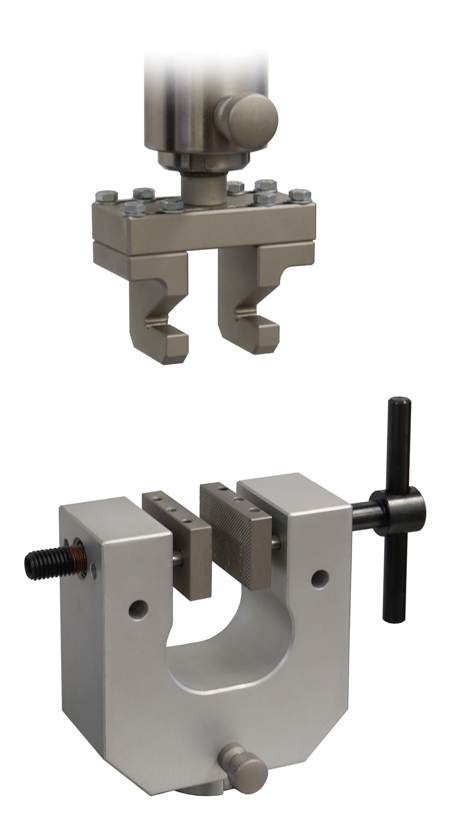

THS1669+TH154-10+BP-Am25-ASTM-D1037-Fig.11_0,85kg_Nail_Direct_Withdrawal_Resistance_Test_ 03

THS1669 + TH154-10+BP-Am25-ASTM-D1037-Fig.11

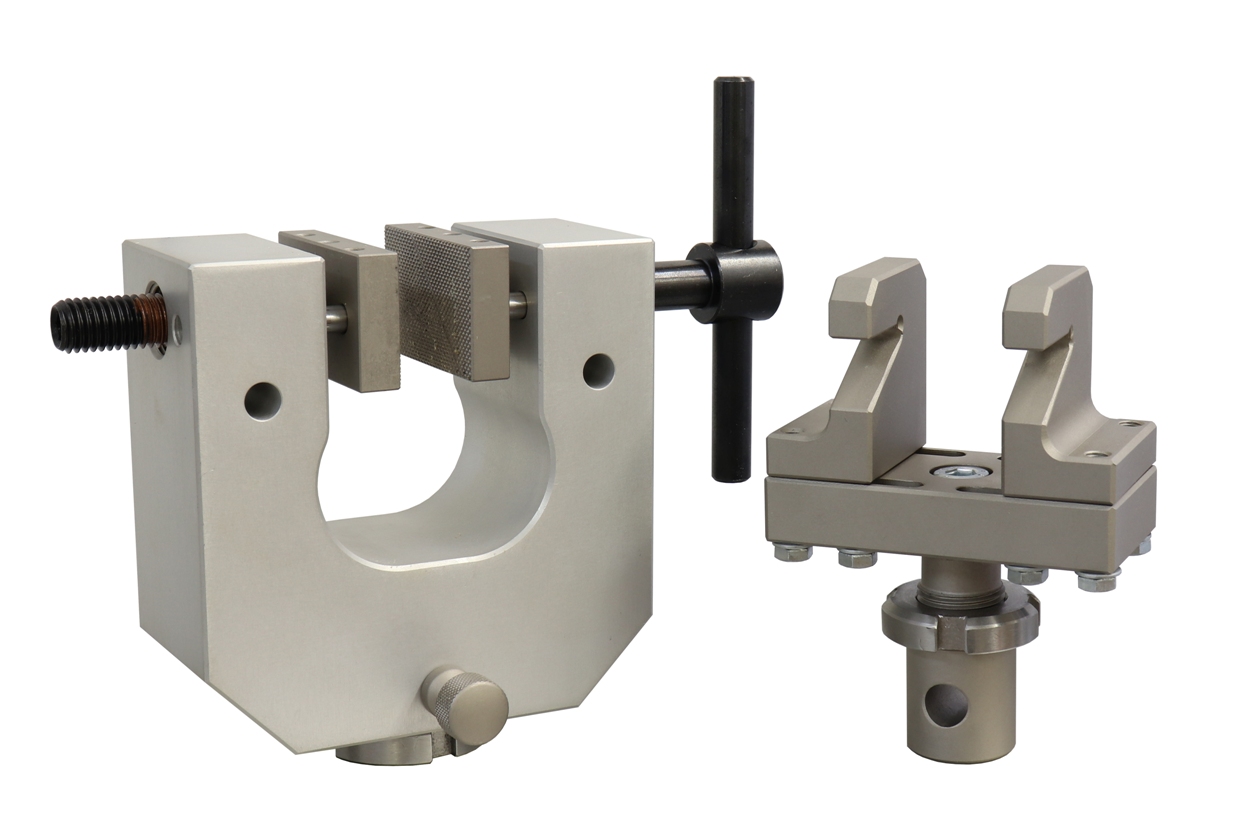

THS1669+TH154-10+BP-Am25-ASTM-D1037-Fig.11_0,85kg_Nail_Direct_Withdrawal_Resistance_Test_ 01

THS1669 + TH154-10+BP-Am25-ASTM-D1037-Fig.11

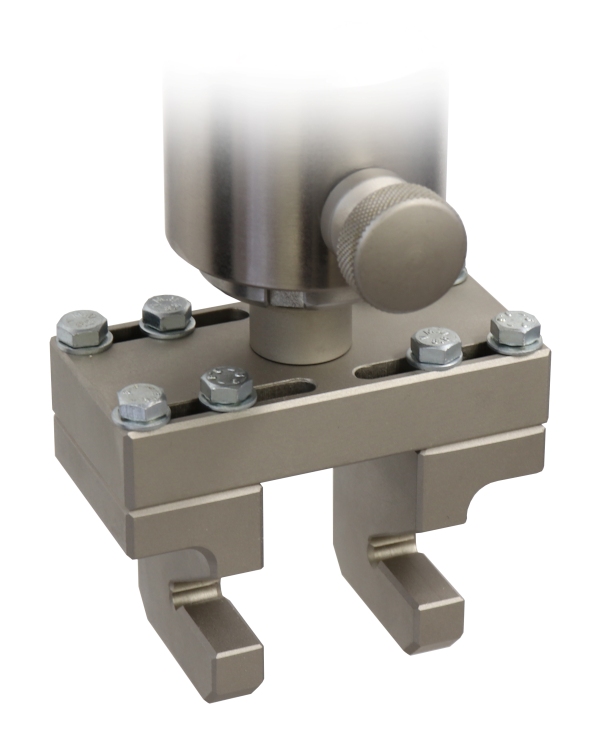

THS1669-Am25-ASTM-D1037-Fig.11_0,85kgNail_Direct_Withdrawal_Resistance_Test_ 05

THS1669-ASTM-D1037-Fig.11
