G07 Ribbon Grips



Back





Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: tn_TH222-A-B-C.jpg



TH222-A-B-C



Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: pdf_icon.gifTH222 Datasheet.pdf

Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: Description: pdf_icon.gifTH222 Datenblatt.pdf

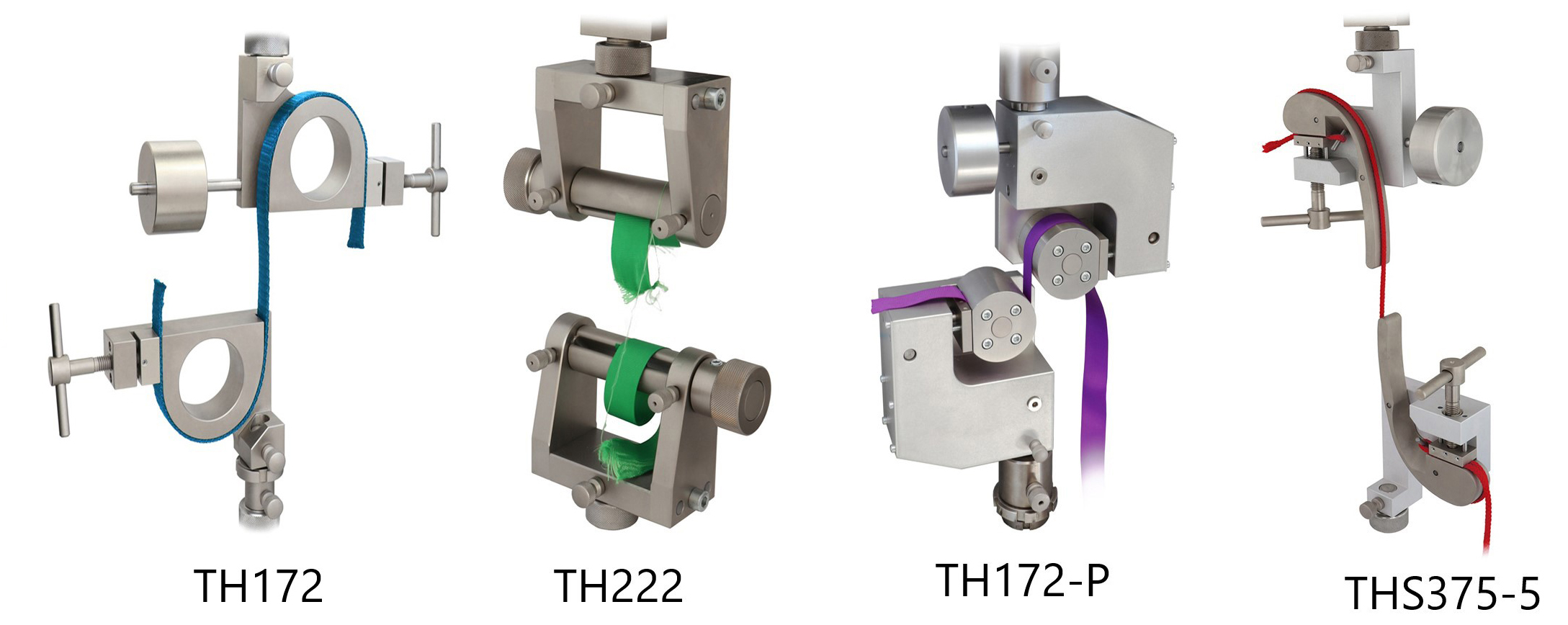

See TH172-P

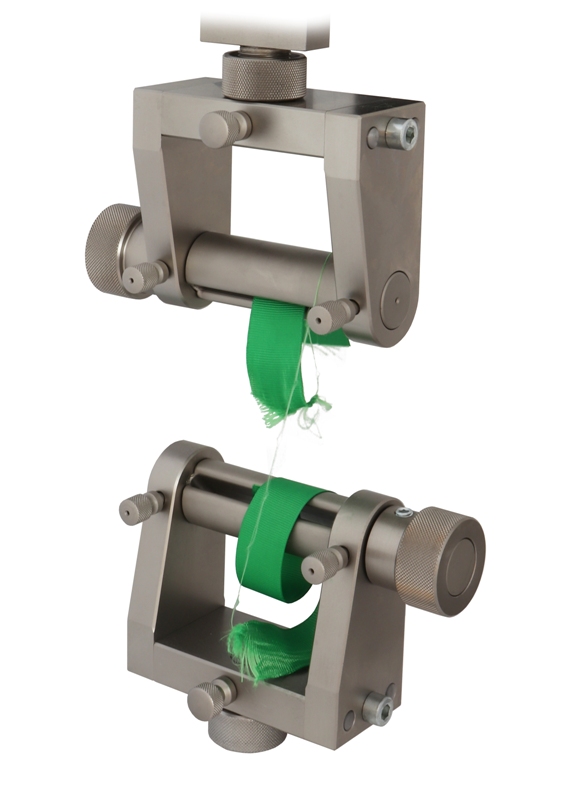

tn_TH222-30-80  2019-06-06  02

TH222-30-80-Af159



Ribbon grip
Max. load 20 kN
Diameter of the rollers 30 mm
Max. sample width 80 mm
Steel, nickel-plated
Coupling Af15.9/8 mm

more

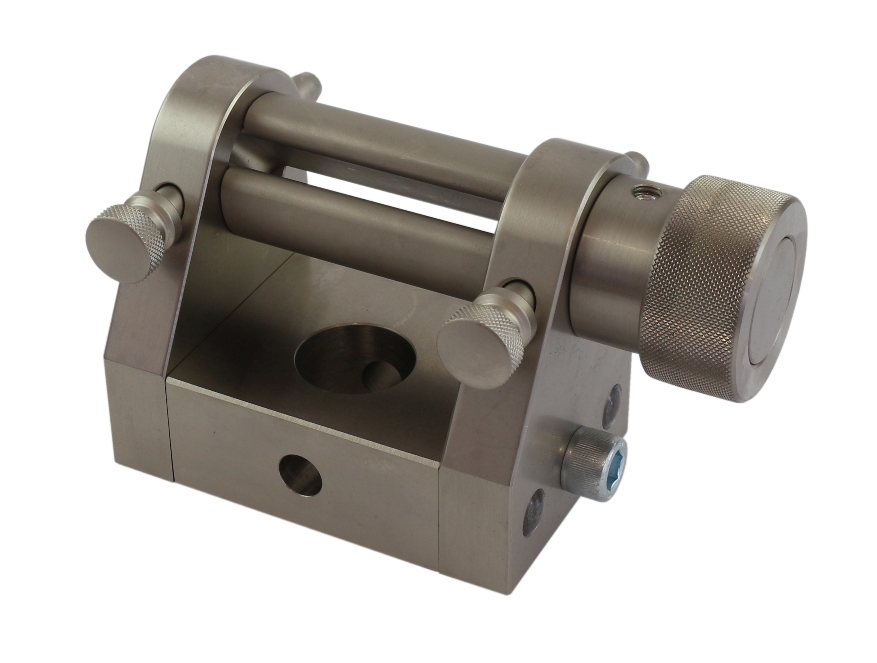

TH222-40-80-Af318 2022-06-03


TH222-40-80-Af318

Ribbon grip
Max. load 50 kN
Diameter of the roll 40 mm
Width of the roll: 80 mm
Steel, nickel-plated
Coupling Af31.8/12.8 mm

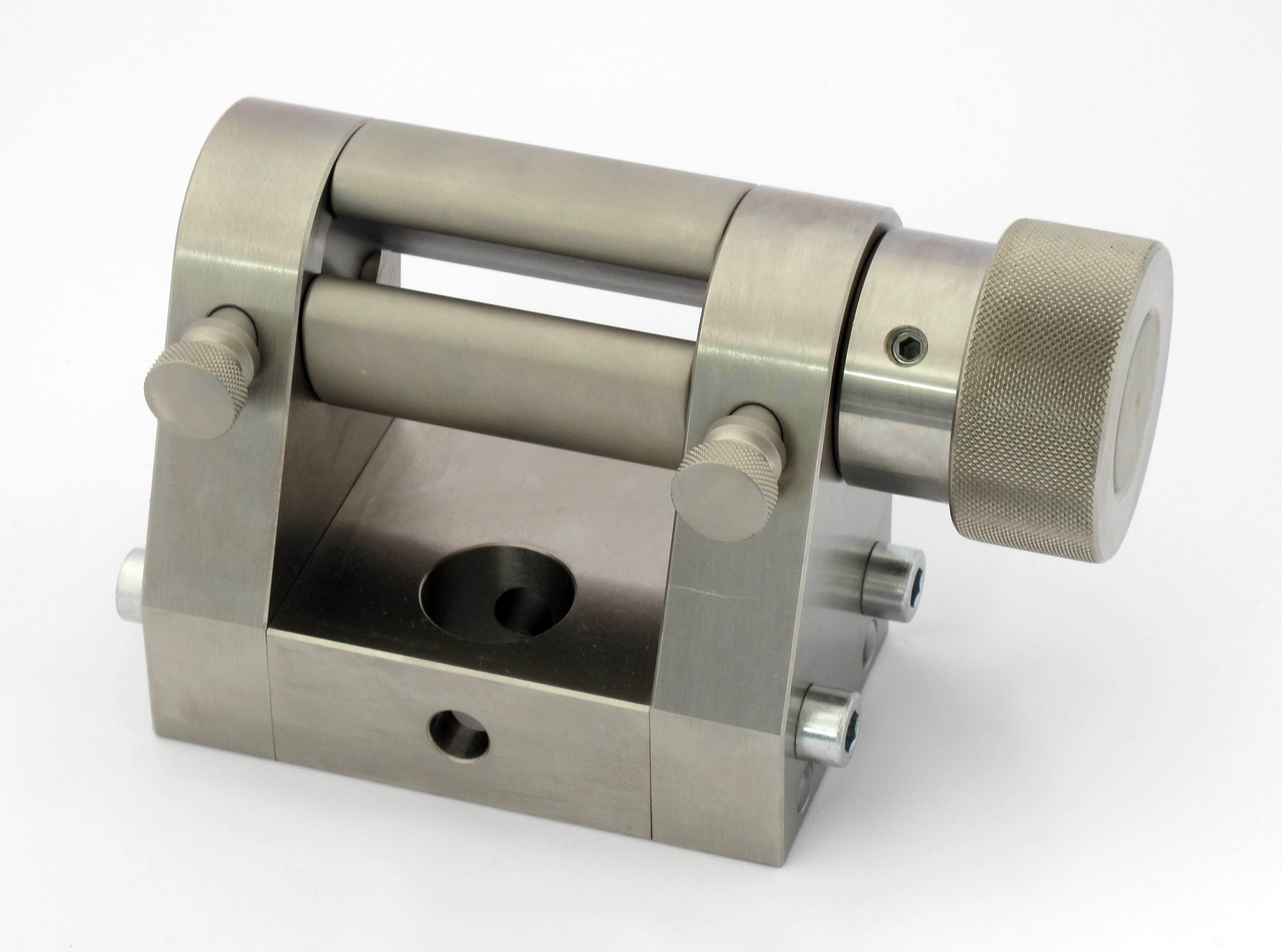

Description: Description: Description: Description: Description: Description: Description: Description: tn_TH222-60-80-.


TH222-60-80-Af40



Ribbon grip
Max. load 100 kN
Diameter of the roll 60 mm
Width of the roll: 80 mm
Steel, nickel-plated
Coupling Af40/16 mm

more

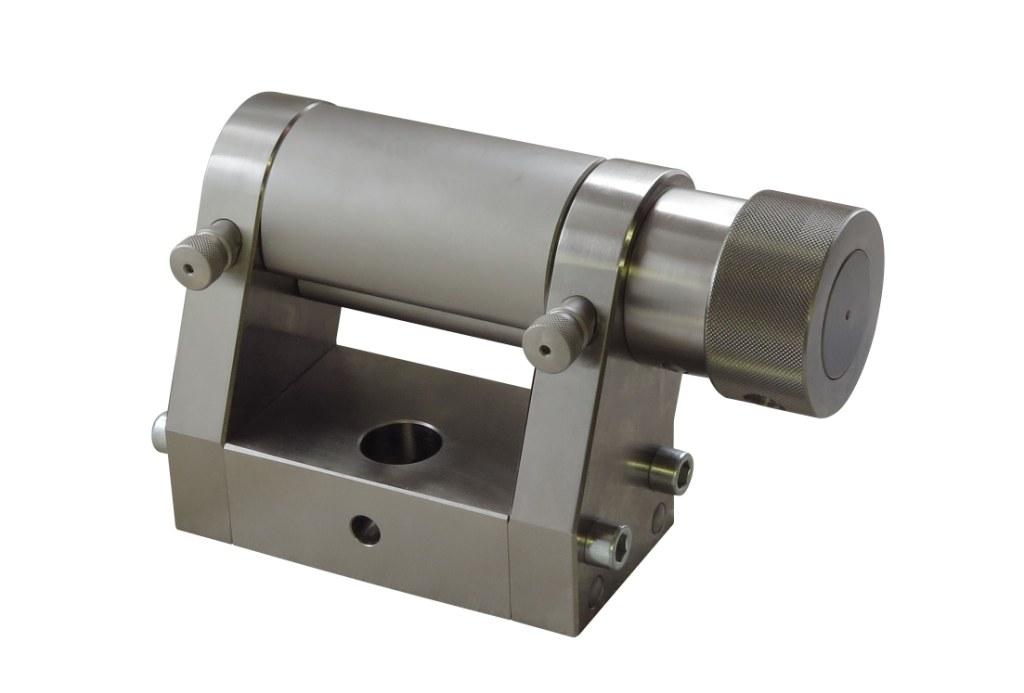

TH222-80-120-Af40

Ribbon grip
Max. load 100 kN
Diameter of the roll 80 mm
Width of the roll: 120 mm
Steel, nickel-plated
Coupling Af40/16 mm

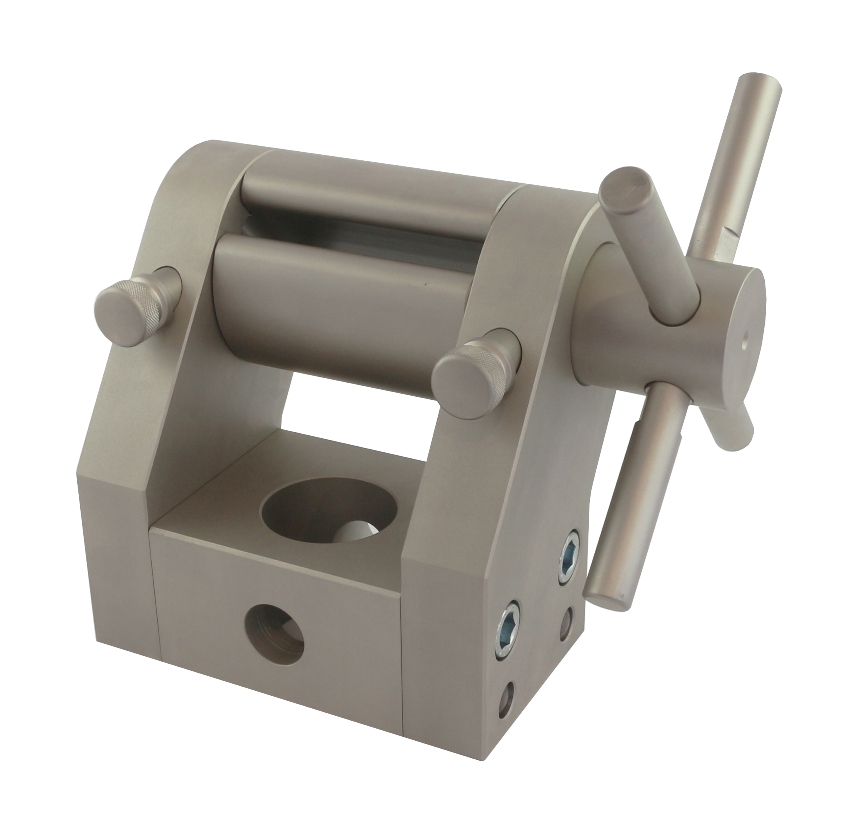

TH222-100-120-Af603035

Ribbon grip
According to ASTM-D6637
Max. load 250 kN
Diameter of the roll 100 mm
Width of the roll  120 mm
Steel, nickel-plate
Coupling Af60/30-35 mm

more

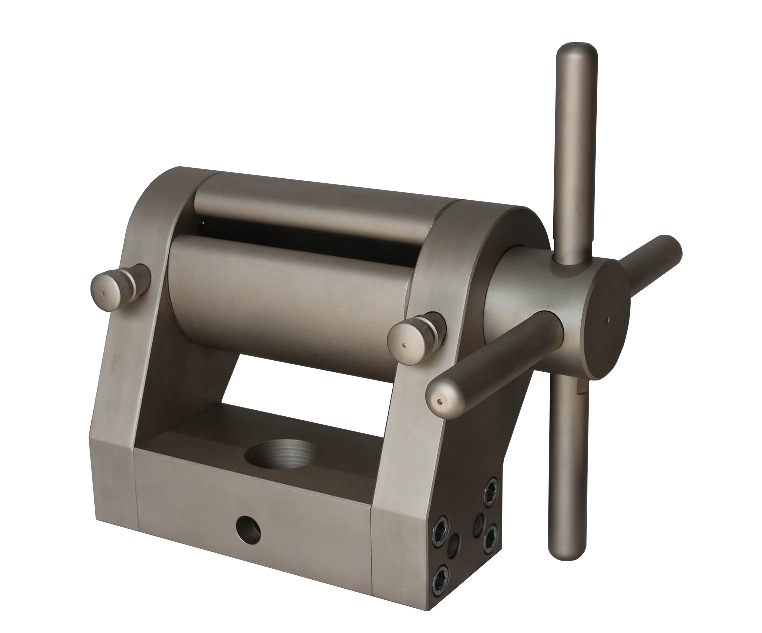

tn_TH222-150-220-Af6024-xd ribbon grip 300kN 220mm width 20mm thickness

TH222-150-220-Af6024

Ribbon grip
Max. load 300 kN
Steel, nickel coated
Width of the roll 220 mm
Diameter of the roll 150 mm
Opening 20  mm with R15
Coupling Af60/24 mm

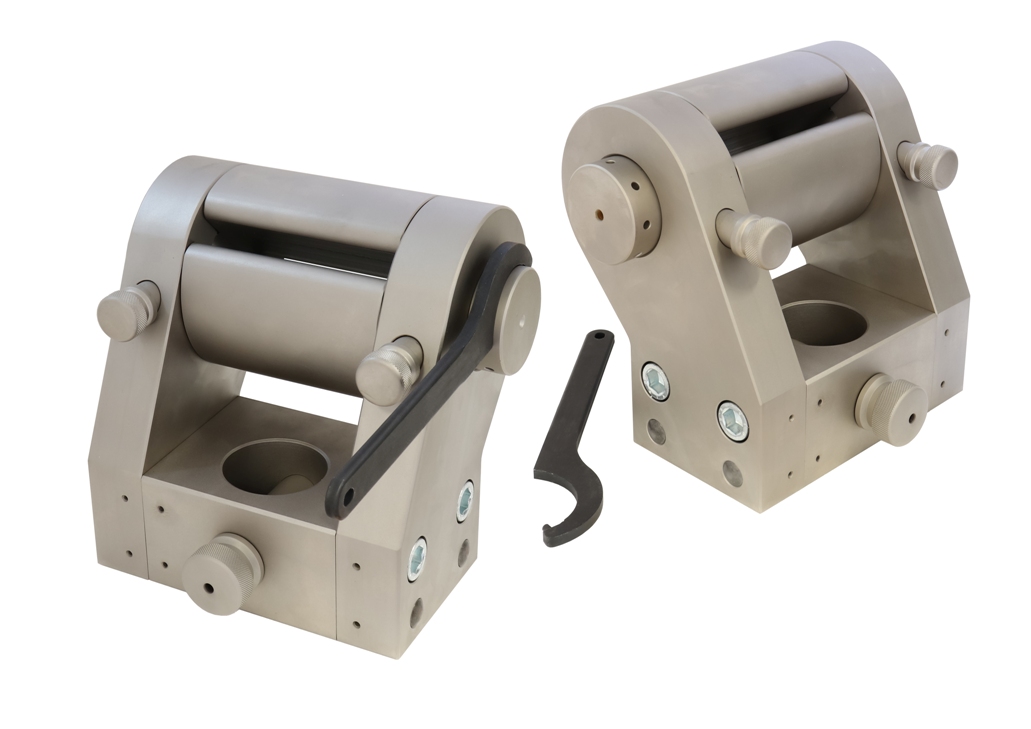

TH222-120-120-Af603035-W240_62,5kg _2022-09-27_01

TH222-120-120-Af603035-W240



Special ribbon grip

Roller: 120 mm Ø, 120 mm wide

Max. load 200 kN



more
