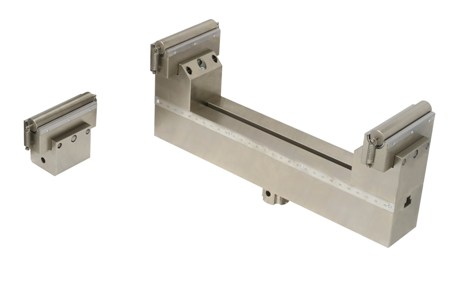

THS22St-B240+FV-D30-M-L VDA238 Norm-AA-0520 22,4kg 2022-03-29 02

TH22St-240-FV-D30-M20-svo-Af318

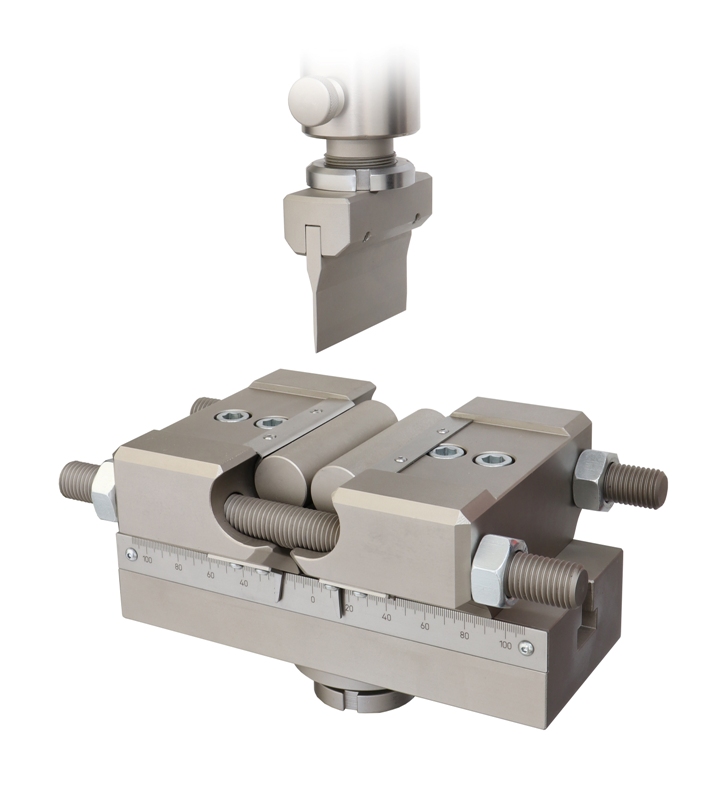

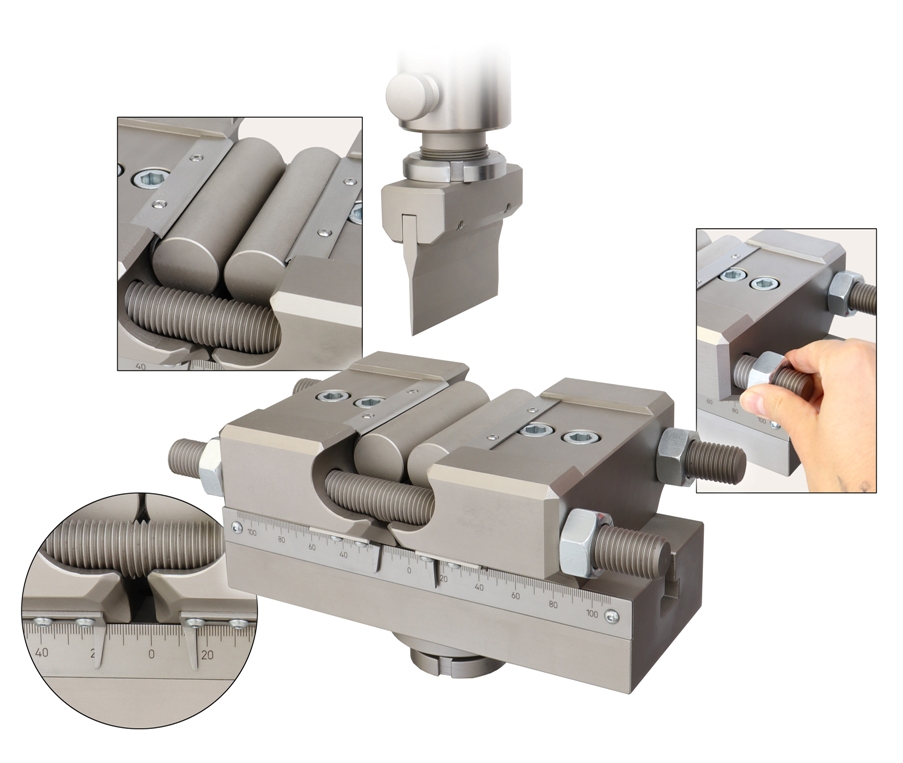

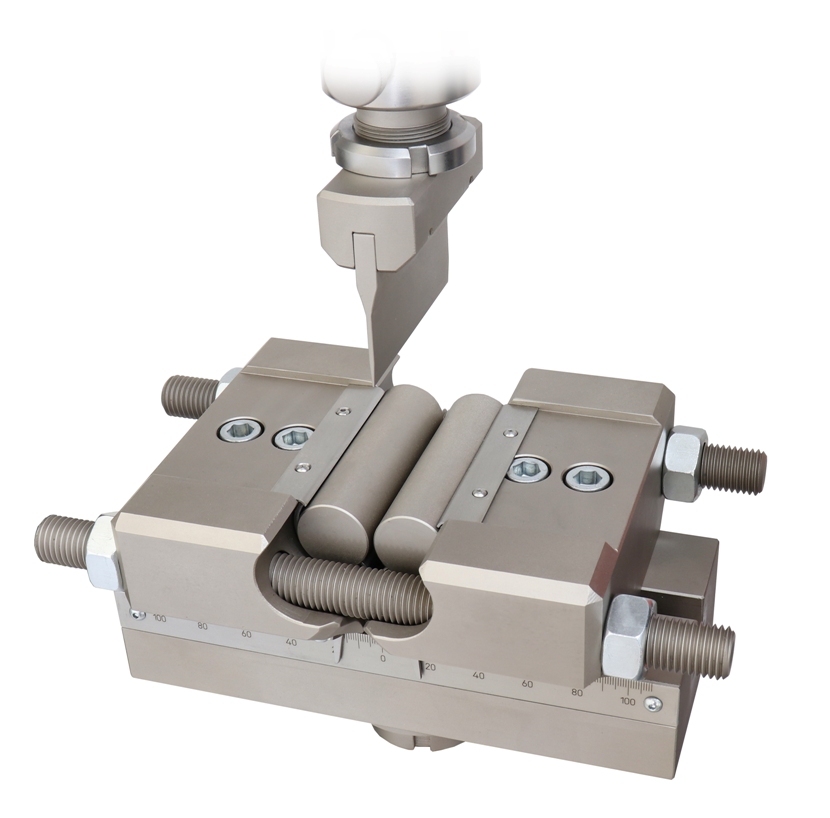

3-point bending fixture
according to VDA238-100:2020
Max. load 50 kN
Steel, nickel coated

Incl.
1x lower bar 240 mm long
2x special supports for rollers
2x rollers Ø30 mm, 90 mm wide
1x special 3-point nose with
radius 0.4 mm, 90 mm wide
2 span bar
Coupling Af318

Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Description: Description: Description: Description: Description: Description: pdf_icon.gif TH22-VDA238-2020 Datasheet.pdf
Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: Description: Description: Description: Description: Description: Description: pdf_icon.gif TH22-VDA238-2020 Datenblatt.pdf

THS22St-B240+FV-D30-M-L VDA238 Norm-AA-0520 22,4kg 2022-03-29 01

TH22St-240-FV-D30-M20-svo-Af318

THS22St-B240+FV-D30-M-L VDA238 Norm-AA-0520 22,4kg 2022-03-29 04

TH22St-240-FV-D30-M20-svo-Af318
