![Description: Description: Description: Description: Description: Description: THS353-S1--ASTM E399-clevis-adapter-](index-Dateien/image086.jpg)
|

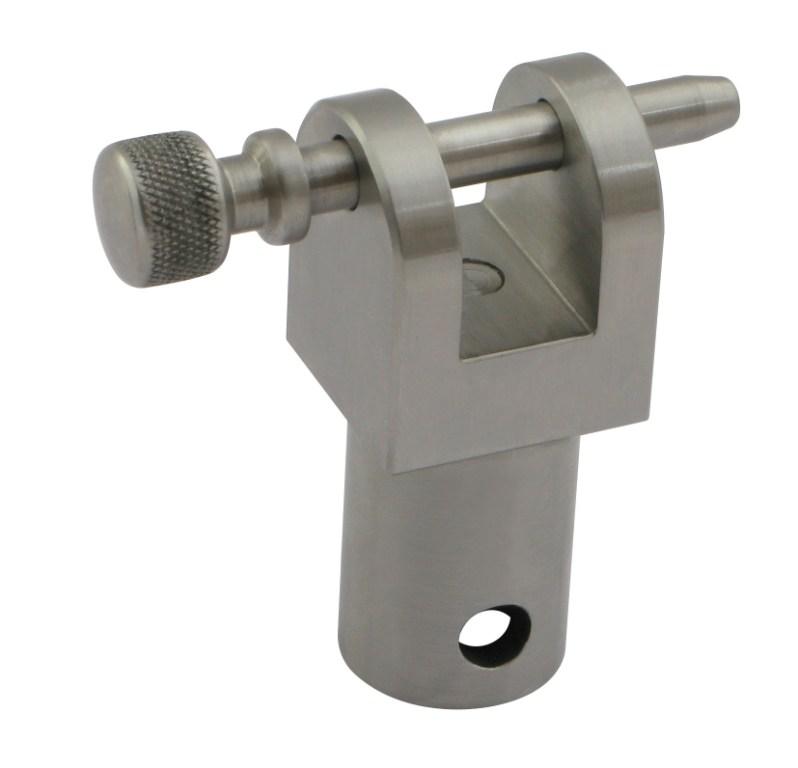

THS353-ASTM-E399
Fracture mechanics clevis grips
to test linear-elastic plane-strain fracture toughness and tensile
properties.
Clevis grips are available in various sizes and forms, according to ASTM-E399
THS353 Datasheet.pdf
THS353 Datenblatt.pdf
|
![THS353-12.2x14.7-AfM16x2_ASTM-E647-Fig A1.3_2.5kg_Fatigue_Crack_Growth_Rates_01](index-Dateien/image087.jpg)
|

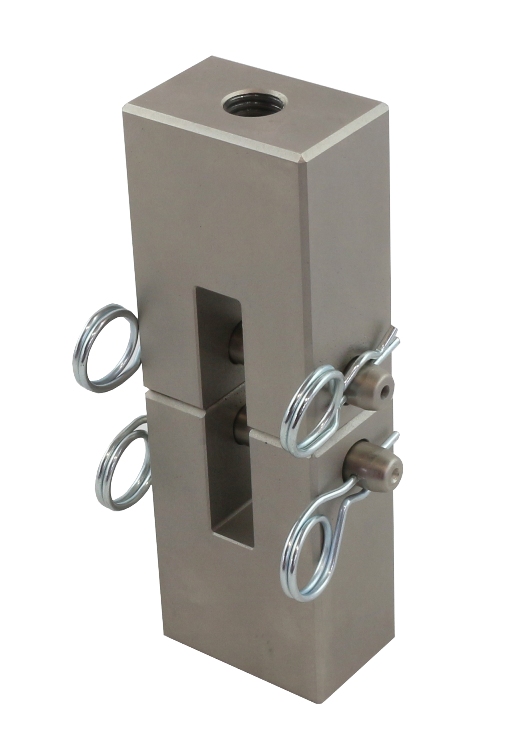

THS353-12.2x14.7-AfM16x2-ASTM-E647-Fig
A1.3
Fixture according to ASTM-E647-Fig A1.3 for fatigue crack
growth rate measurement
more
|
![THS353-12.7x25.4-Af159_1.21kg_2024-06-14](index-Dateien/image088.jpg)
|
THS353-12.7x25.4-Af159
Special chuck grip to test linear-elastic
plane-strain fracture toughness of Metallic Materials
According to ASTM-E399
Pin hole Ø12.7 mm
Gap 25.4 mm wide
Coupling Af159
|
![THS353-13x20-Af159-ASTM-D5528_1.5kg_loading-blocks-Interlaminar-Fracture-Toughness_01](index-Dateien/image089.jpg)
|
THS353-13x20-Af159-ASTM-D5528
Loading blocks for interlaminar fracture toughness test on
composites
According to ASTM-D5528
more
|
![tn_THS353-LB-25.4-13-ASTM-D5528-FA11b 2020-10-22](index-Dateien/image090.jpg)
|

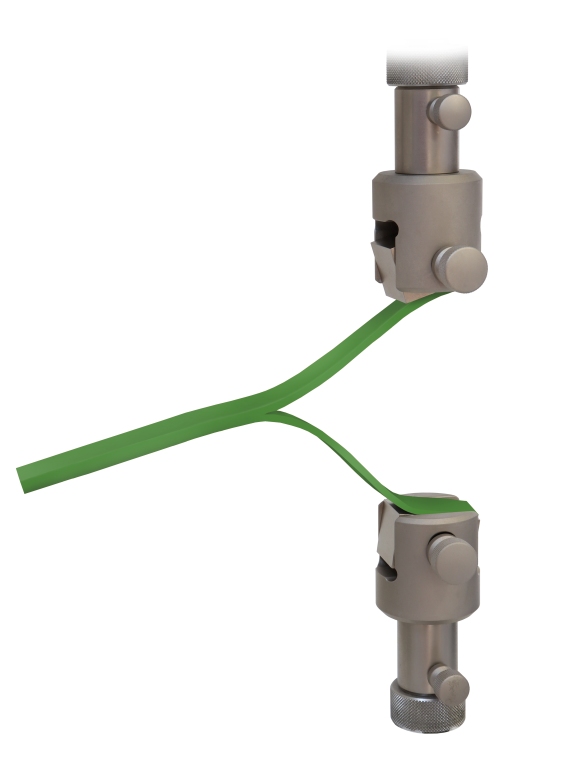

THS353-LB-25.4-13-ASTM-D5528-FA11b
Mode I Interlaminar
Fracture Toughness of Unidirectional Fiber-Reinforced Polymer Matrix
Composites,
according to ASTM-D5528
Loading blocks
more
|
![THS353-D8x20x15_ISO15024_Interlaminar_fracture_toughness_0,8kg_05-04-2024_01](index-Dateien/image091.jpg)
|

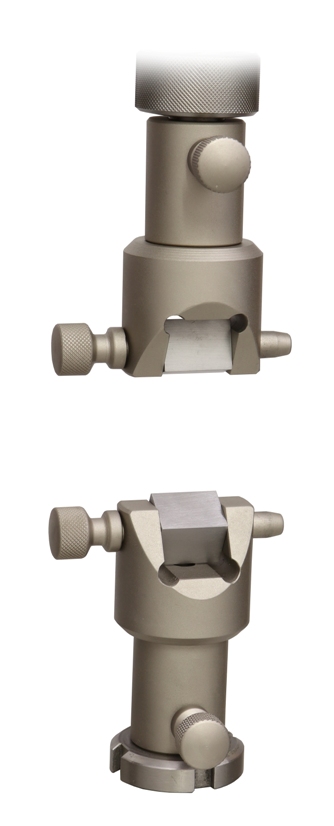

THS353-D8x20x15-ISO15024
Special clevis grip to determination of mode I interlaminar fracture toughness, GIC, for unidirectionally reinforced materials According to ISO15024
Spezielle Bügelgriff zur Bestimmung
der Modus-I-interlaminalen Bruchzähigkeit, GIC, für unidirektional verstärkte
Materialien, gemäß ISO15024
more
|
![Description: Description: Description: Description: Description: Description: THS353-12x76-Am25 ASTM-F1717-04-Fig10](index-Dateien/image092.jpg)
|

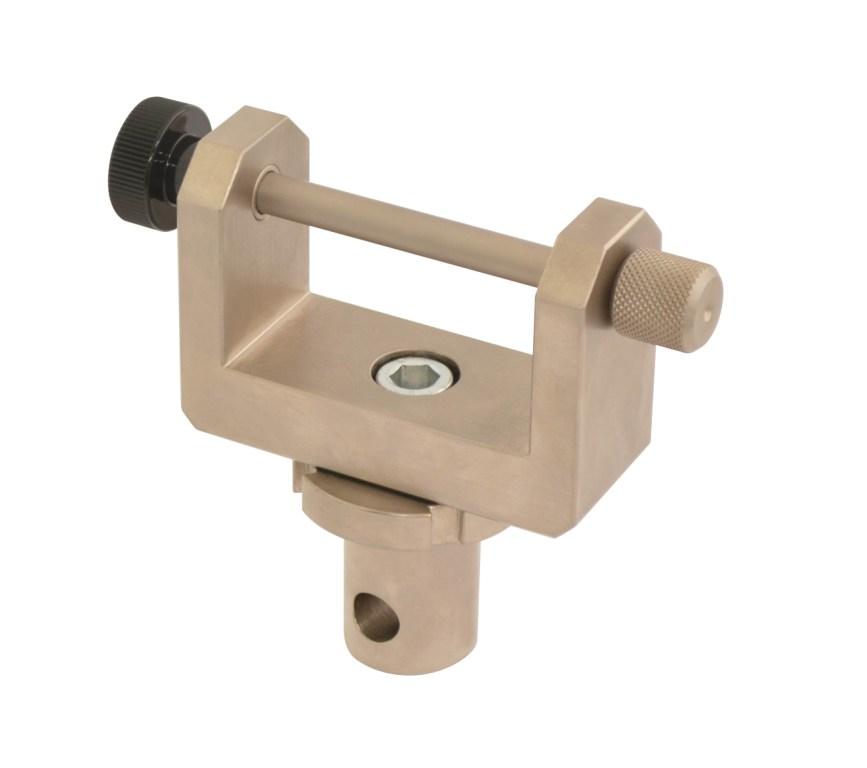

THS353-12.8x76-Am35-C100x40
Spinal Implant constructs in a vertebrectomy model, according to ASTM-F1717
Pin hole 12.8 Ø mm, gap 76
mm
Coupling Am35
|
![Description: Description: Description: Description: Description: Description: THS353-iso-318-10 ISO6259 ISO13953-](index-Dateien/image093.jpg)
|

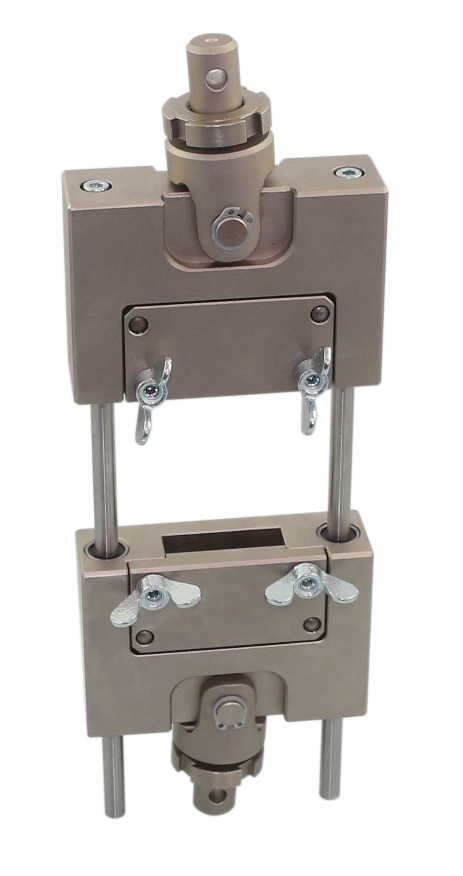

THS353-20-25-30-Af159
Special clevis grip
According to ISO 6259-3 (Type 3) ,
ISO13953 (Type A, Type B)
Steel, nickel coated
Coupling Af159
|
![Description: Description: Description: Description: Description: Description: THS353-105-2030-318 ISO6259 ISO13953-](index-Dateien/image094.jpg)
|

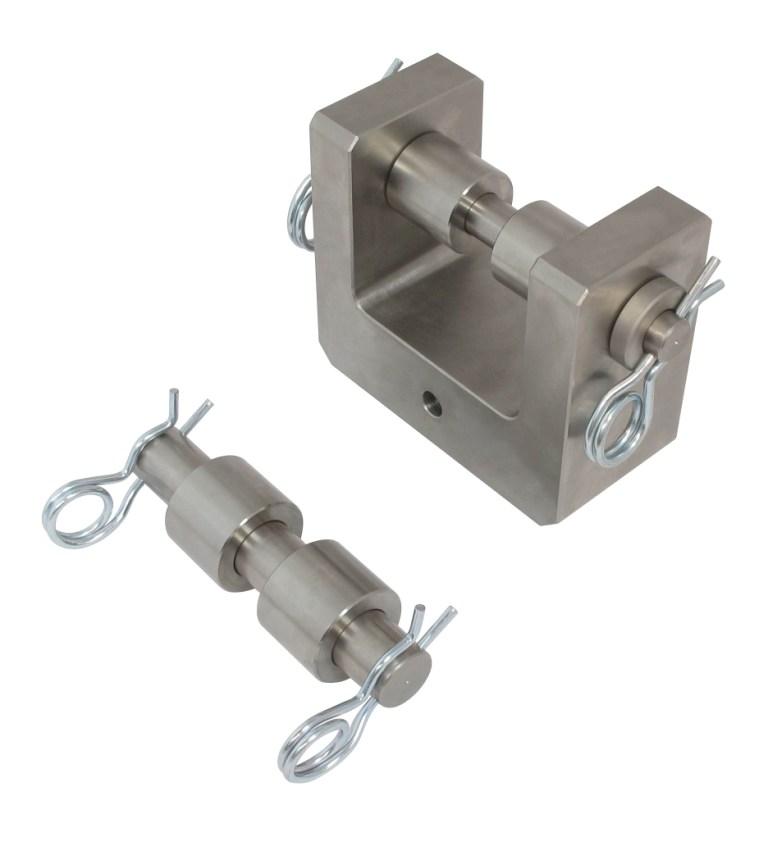

THS353-30x105-Af159
Special clevis grip
According to ISO13953, ISO6259
Pin hole 30Ø mm, gap 100 mm wide
Coupling Af159
|
![THS353-2x10-Af159-R_2023-09-15](index-Dateien/image095.jpg)
|

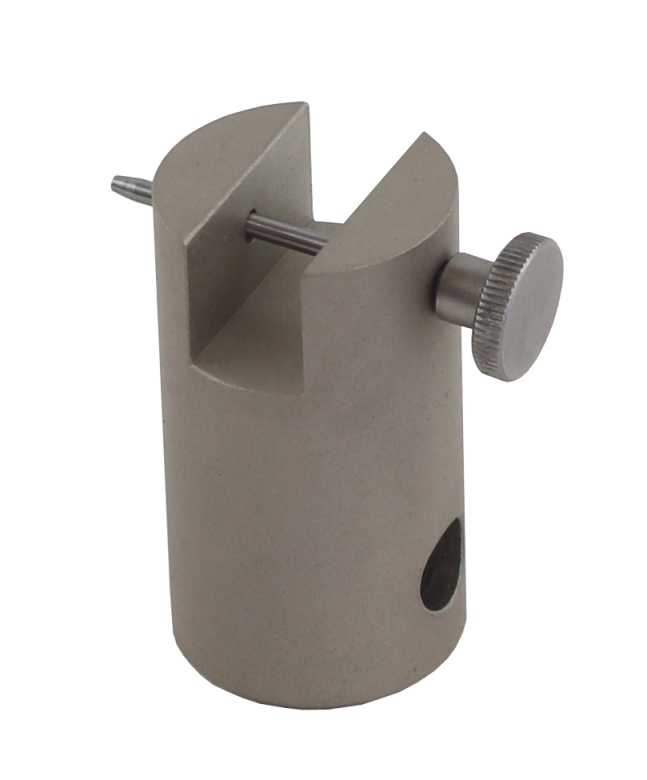

THS353-2x10-Af159
Special clevis grip
Max. load 250 N
Pin hole Ø2 mm, gap 10 mm
Steel, nickel-coated
Coupling Af159
|
![THS353-5x50-Am1665_0,5kg](index-Dateien/image096.jpg)
|

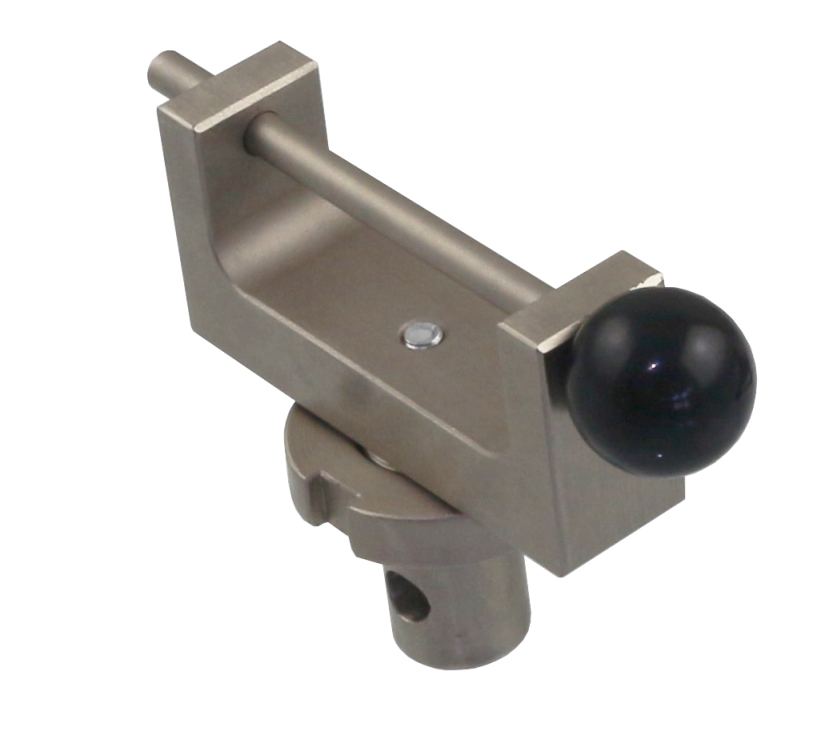

THS353-5x50-Am1665
Special clevis grip
Max. load 500 N
Pin hole Ø5 mm, gap 50
mm
Coupling Af16/65
Steel, nickel-coated
|
![tn_THS353-6x50-Am1665 0.4kg 500N Textile A06_2431-](index-Dateien/image097.jpg)
|

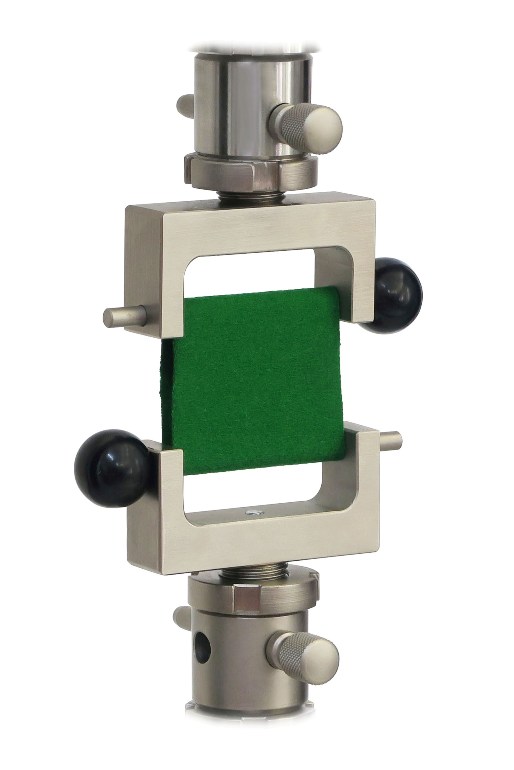

THS353-6x50-Am1665
Special clevis grip
Max. load 500 N
more
|
![](index-Dateien/image099.jpg)
|

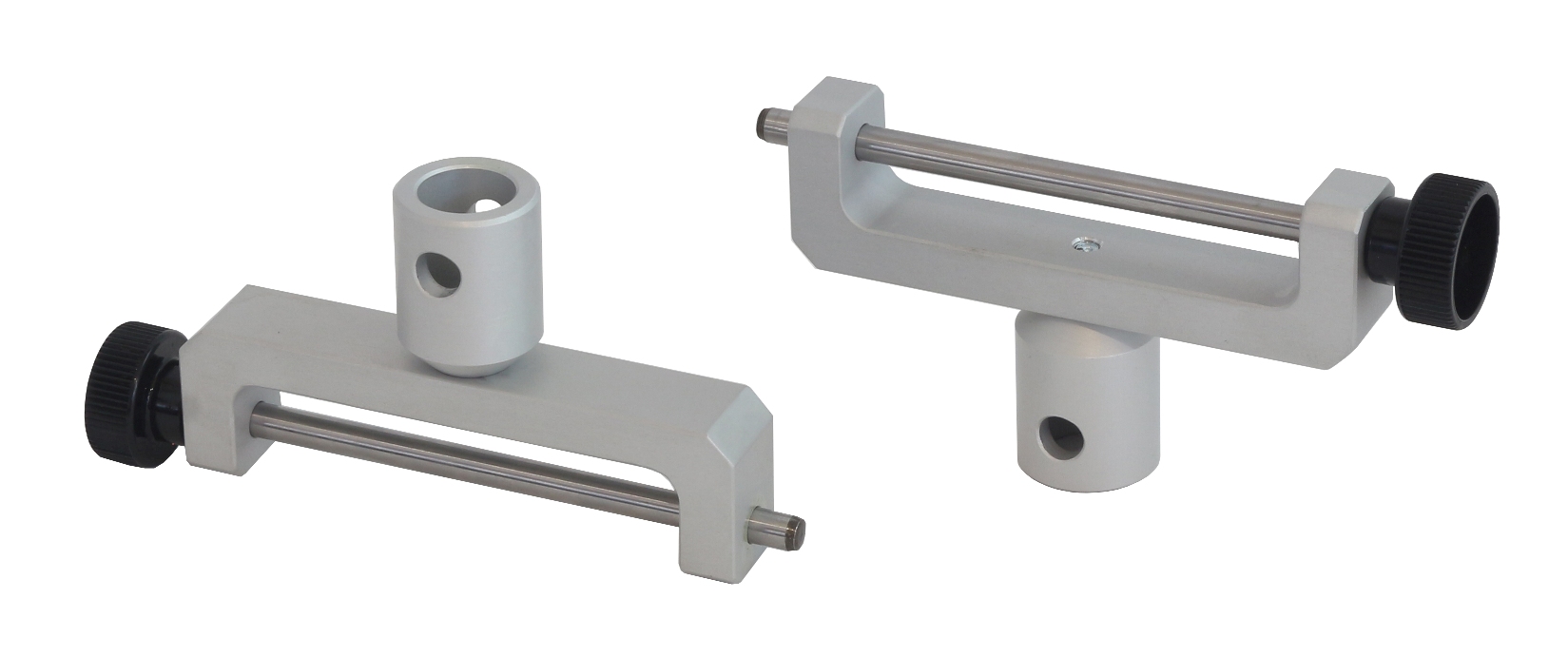

THS353-6x80-Af159-Al
Special
test fixture for elasticity loop test on fabrics according to
EN14704-1Fig.C-2a and ISO20932-1
Pin hole 6 Ø mm, gap 80
mm
Max. load 500 N
Body:
aluminium, anodized
Pin:
steel, hardened
Coupling
Af159
|
![](index-Dateien/image100.jpg)
|

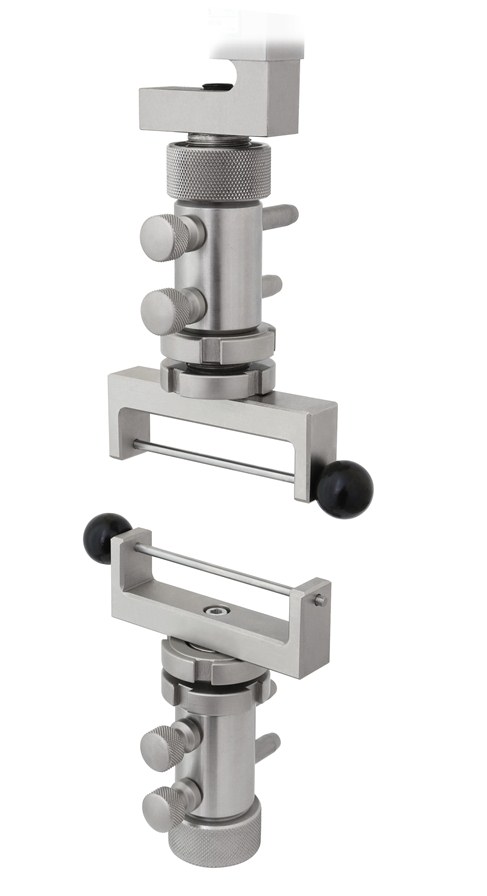

THS353-3.5x75-Af20
Special clevis grips
Max.
load 1 kN
Pin hole 3.5 mm Ø, length 75 mm
Steel,
nickel-plated
Coupling Af20
|
![THS353-6x75-Af159_0,23kg](index-Dateien/image101.jpg)
|

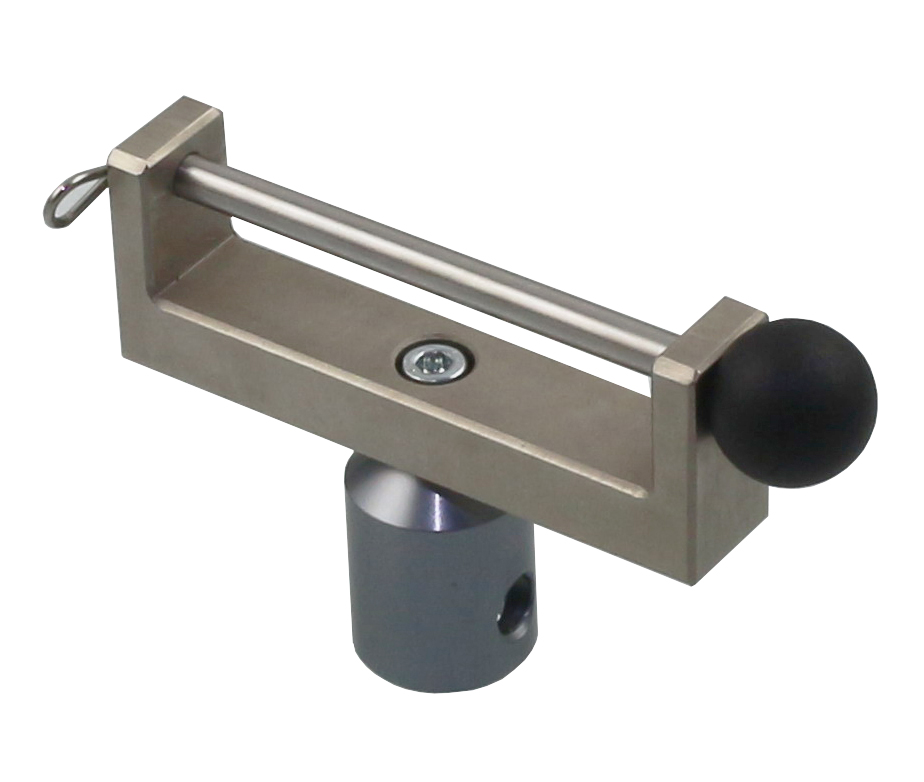

THS353-6x75-Af159
Special clevis grip
Max. load 1 kN
Pin hole Ø 6 mm, gap 75 mm
Coupling Af159
Steel, nickel-coated
|
![THS353-4.8x12.7x38.1-Af159-R-01;02a 2024-05-03](index-Dateien/image102.jpg)
|
THS353-4.8x12.7x38.1-Af159-R28
Special clevis grips
According to ASTM-D2095
Max. load 2 kN
Pin hole 4.8 mm Ø , gap 12.7 mm wide
Steel, nickel-coated
Coupling Af159
|
![THS353-5x2-L250-Am317-1150C_2019-11-05](index-Dateien/image103.jpg)
|

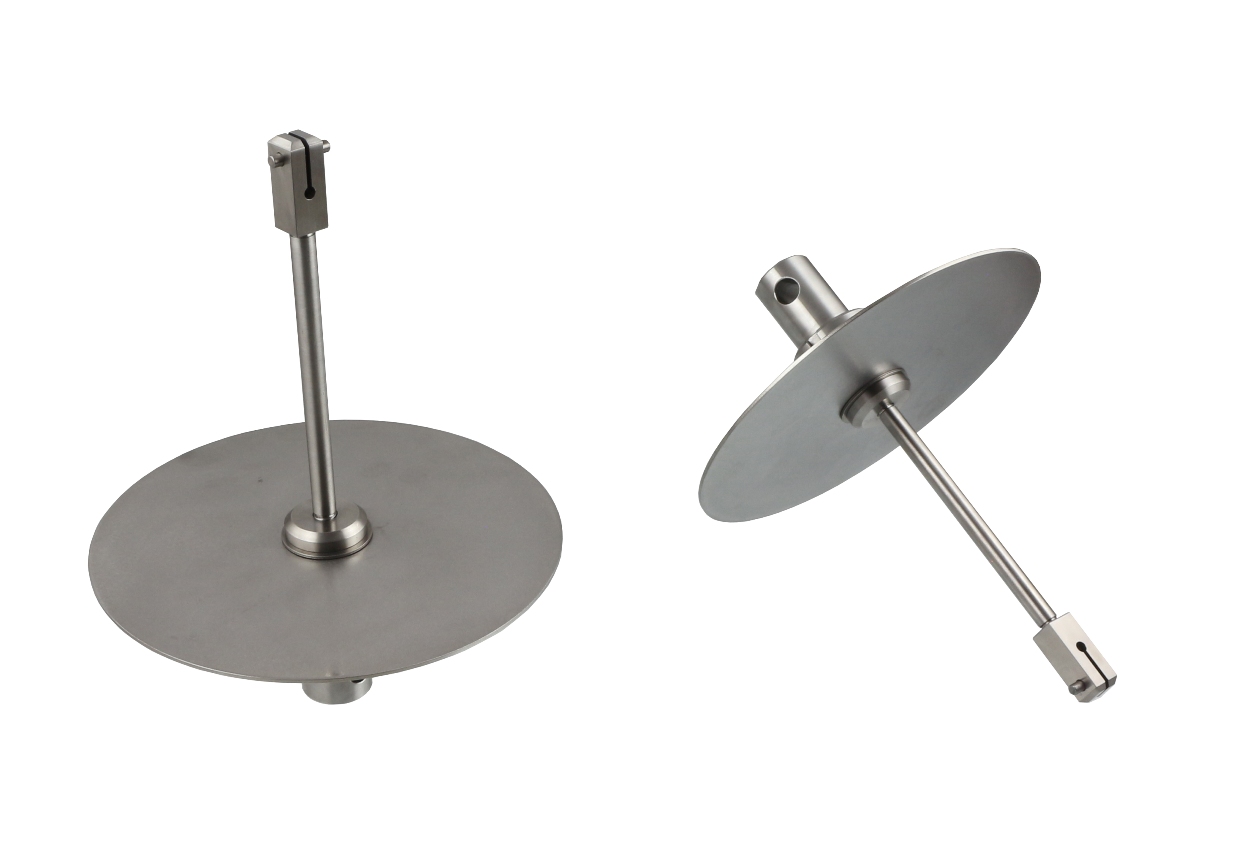

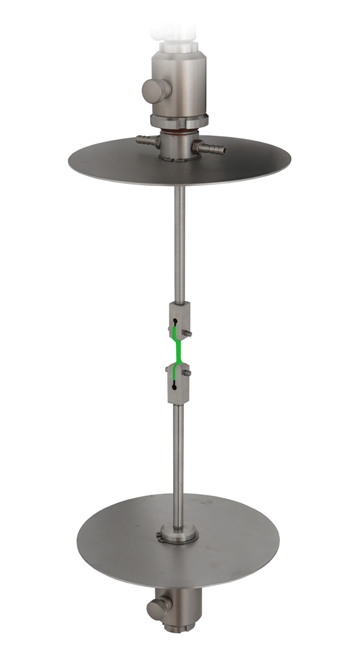

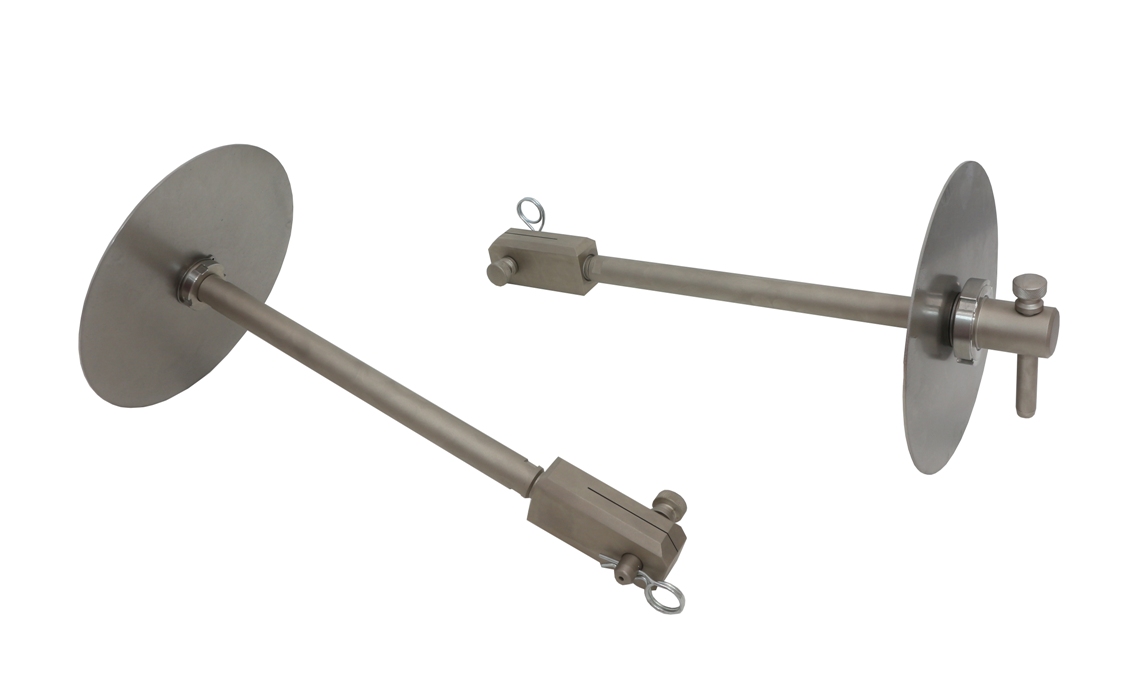

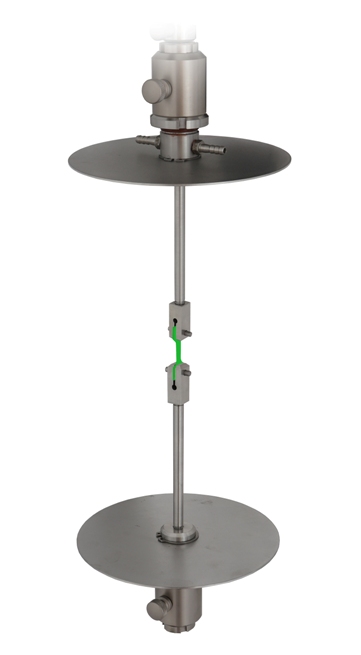

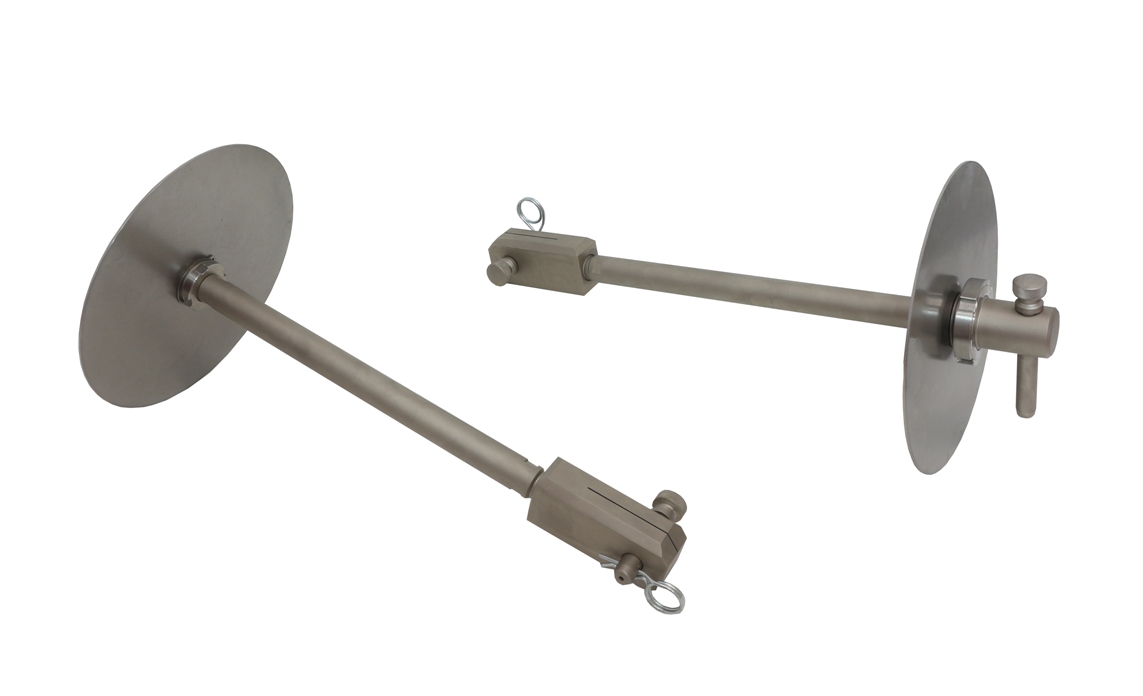

THS353-5x2-L250-Am317-1150C
Special clevis grip for high temperature, with protection shield
Max. load 4 kN
Pin hole Ø5 mm, gap 2 mm
Length 250 mm
Coupling Am317
Steel, nickel-coated
|
![THS353-6-35x12x20+Epsilon-3541-010M-040M-ST_2023-02-23](index-Dateien/image104.jpg)
|

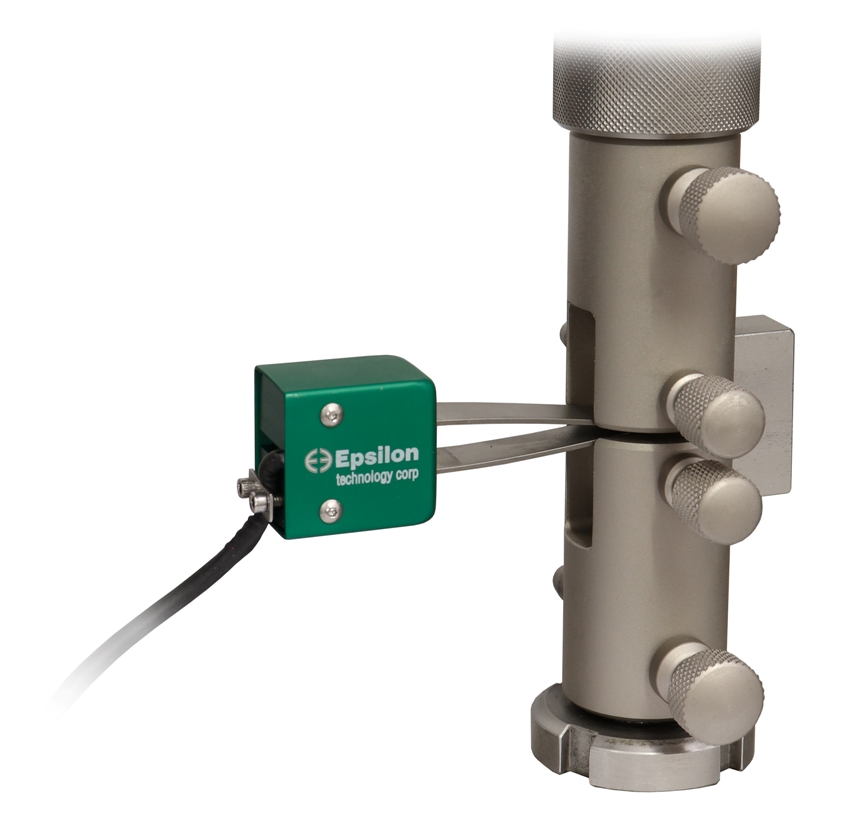

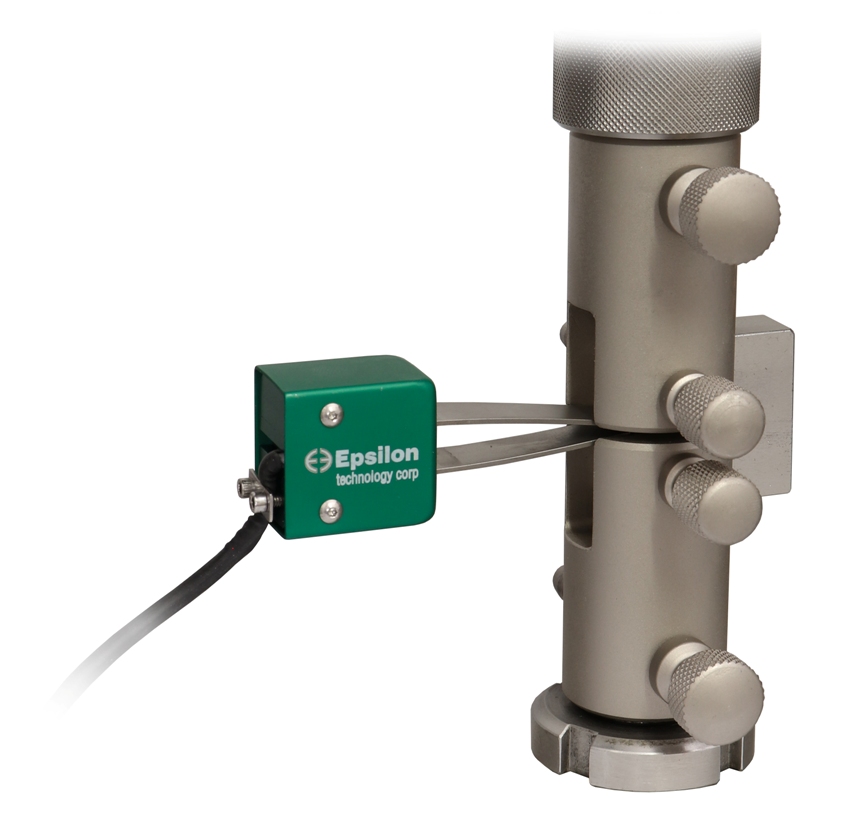

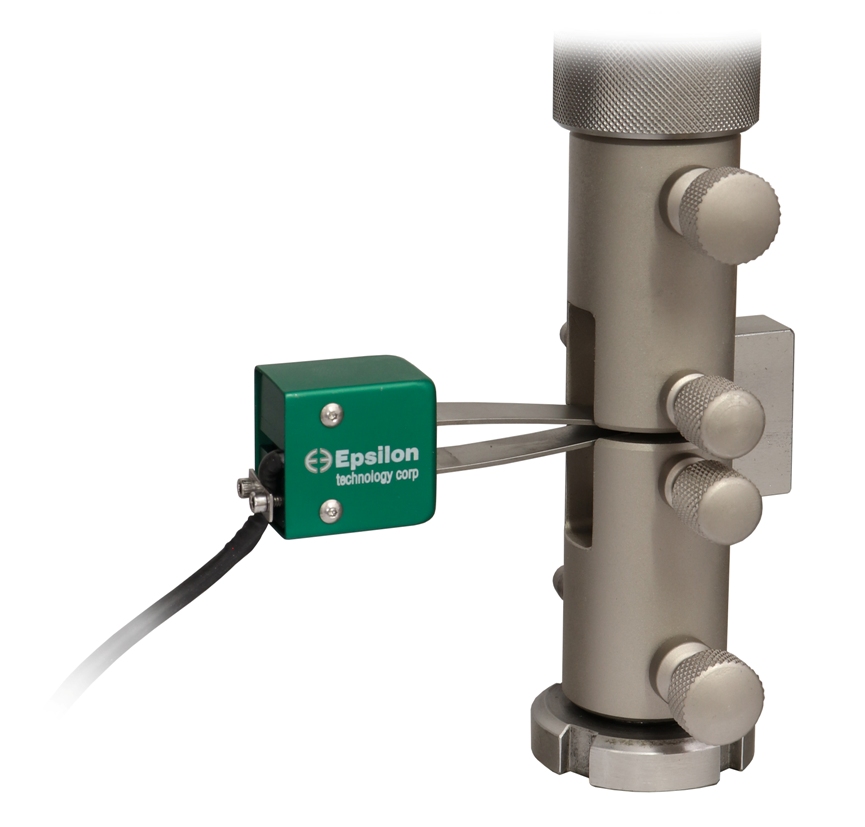

Extensometer Epsilon-3541-010M-040M-ST
+
THS353-6-35x12x20 grips
Fracture Mechanics Clip-On Gages
more
|
![THS353-6.35x13.08-AfM12x1.25-C25x25_ASTM-E390_0,14kg](index-Dateien/image105.jpg)
|

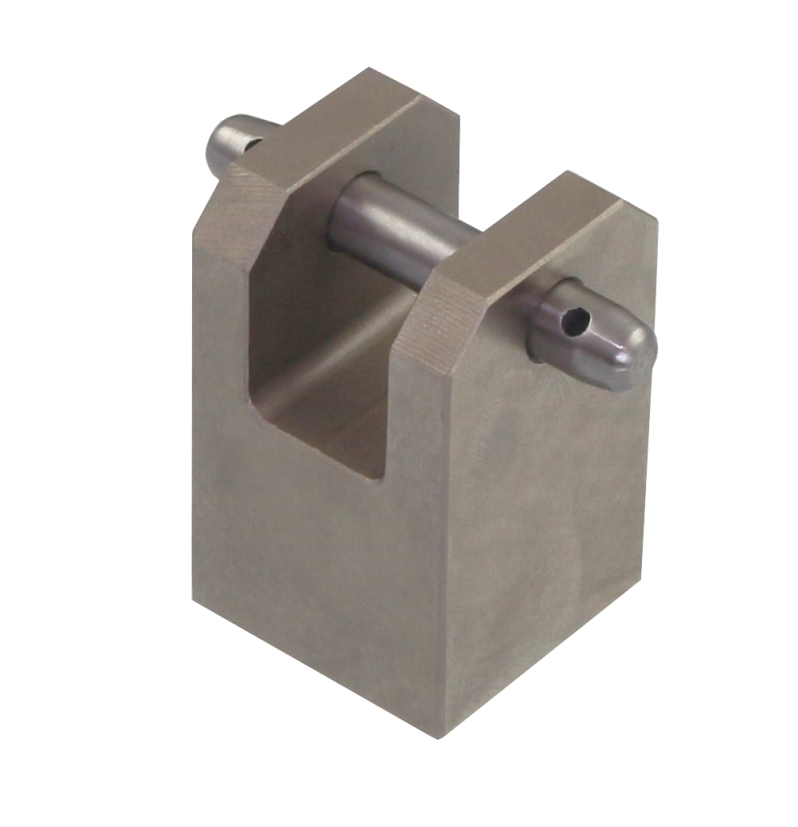

THS353-6.35x13.08-AfM12x1.25-C25x25-ASTM-E390
Special clevis grip, according to
ASTM-E390
Pin hole Ø 6.35 mm, gap 13.08 mm
Coupling thread hole M12x1.25
Base dimensions 25x25 mm
Steel, nickel-coated
|
![THS353-8x25-Af159-C_2024-01-04](index-Dateien/image106.jpg)
|

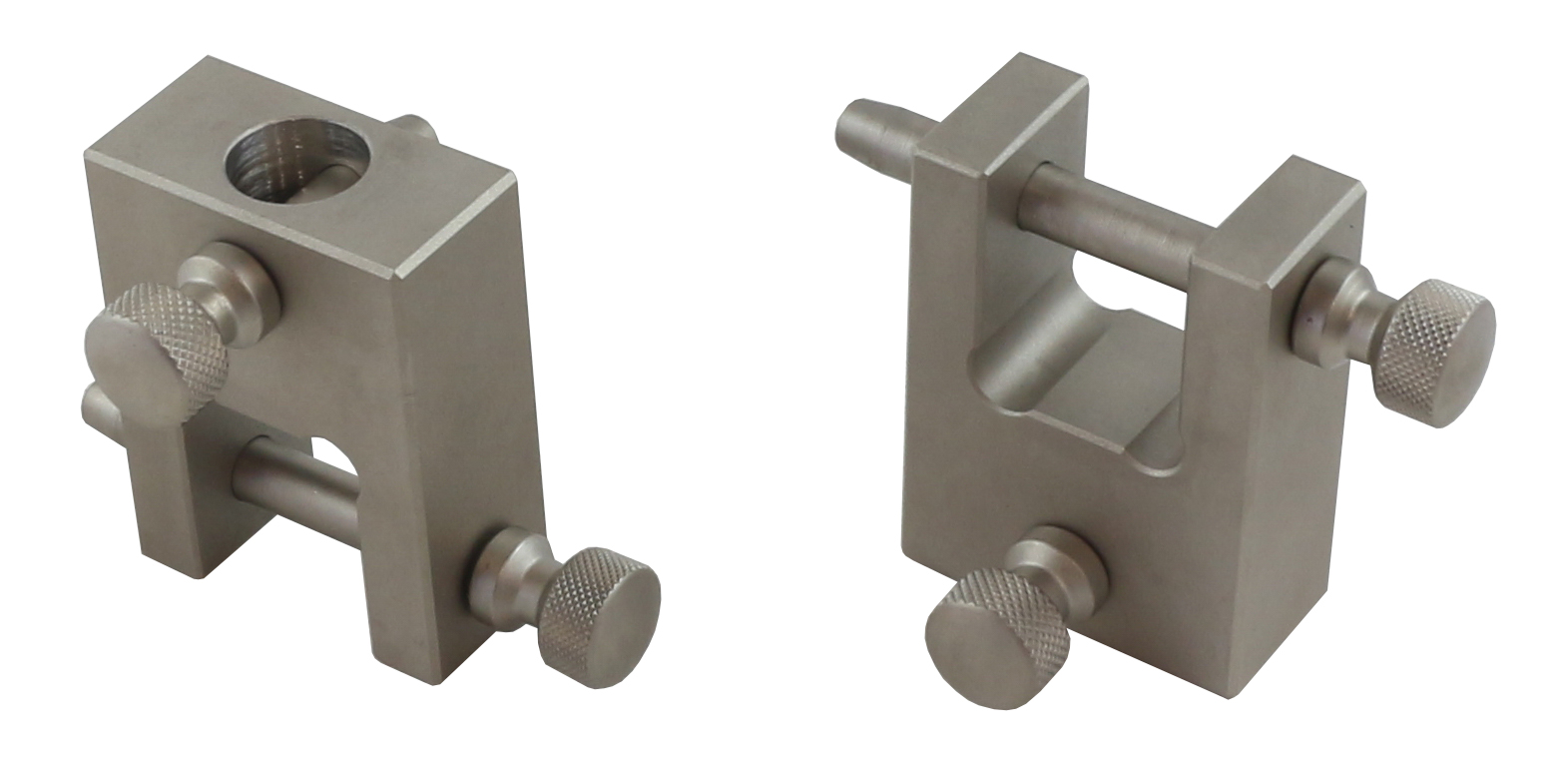

THS353-8x25-Af159
Special clevis grip
Max. load 5 kN
Pin hole Ø 8 mm, gap 25 mm
Steel, nickel coated
Coupling Af159
|
![THS353-10x8-Am317-R_1.28kg_2024-06-21](index-Dateien/image107.jpg)
|

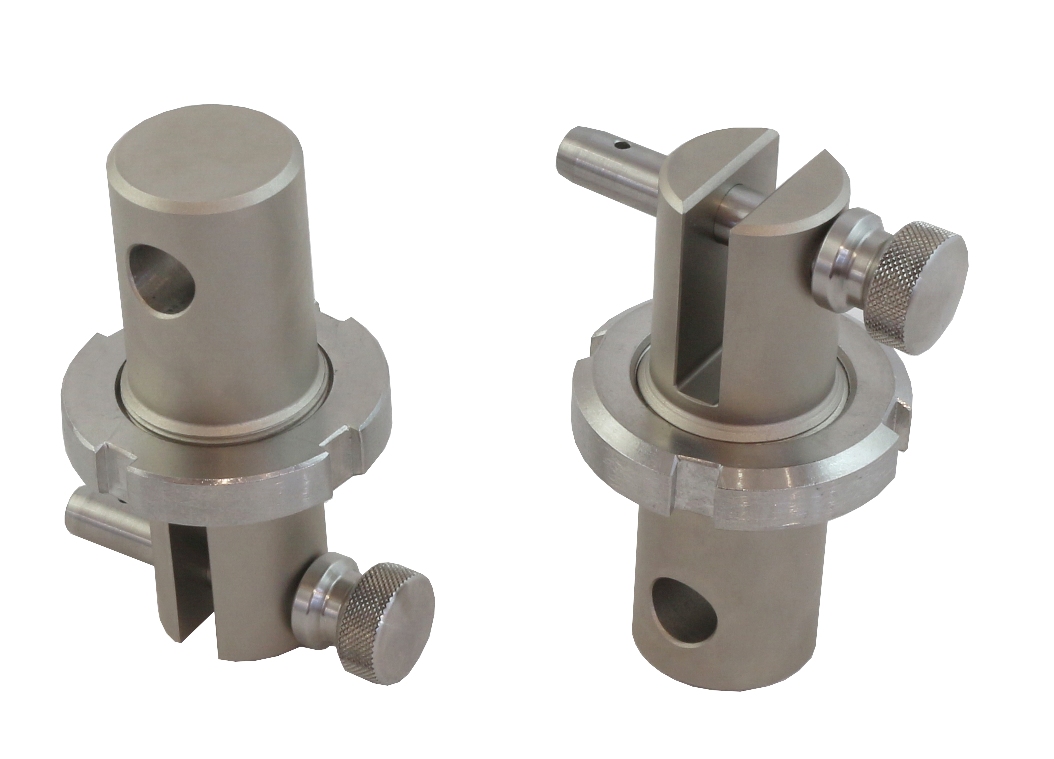

THS353-10x8-Am317-R
Special chuck grips
Pin hole 8 mm Ø, gap 10 mm, round
Steel,
nickel coated
Coupling Am317
|
![THS353-10x30-4018 2022-07-30](index-Dateien/image108.jpg)
|

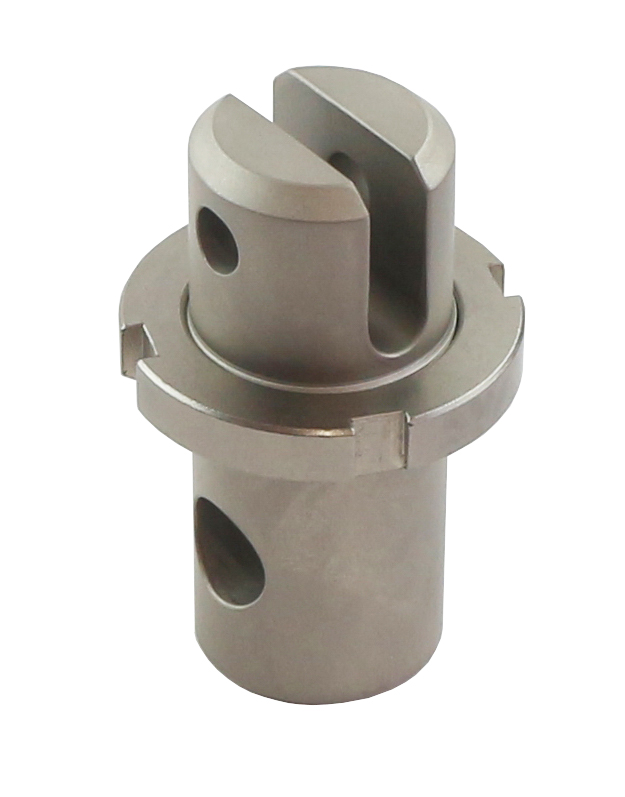

THS353-10x30-Af40
Special clevis grip
Max. load 30 kN
Pin hole Ø10 mm, gap 30 mm
Steel, nickel-coated
Coupling Af40/18
|
![THS353-8.2x50-Am50175-C-T200-WDF_5kg_01](index-Dateien/image109.jpg)
|

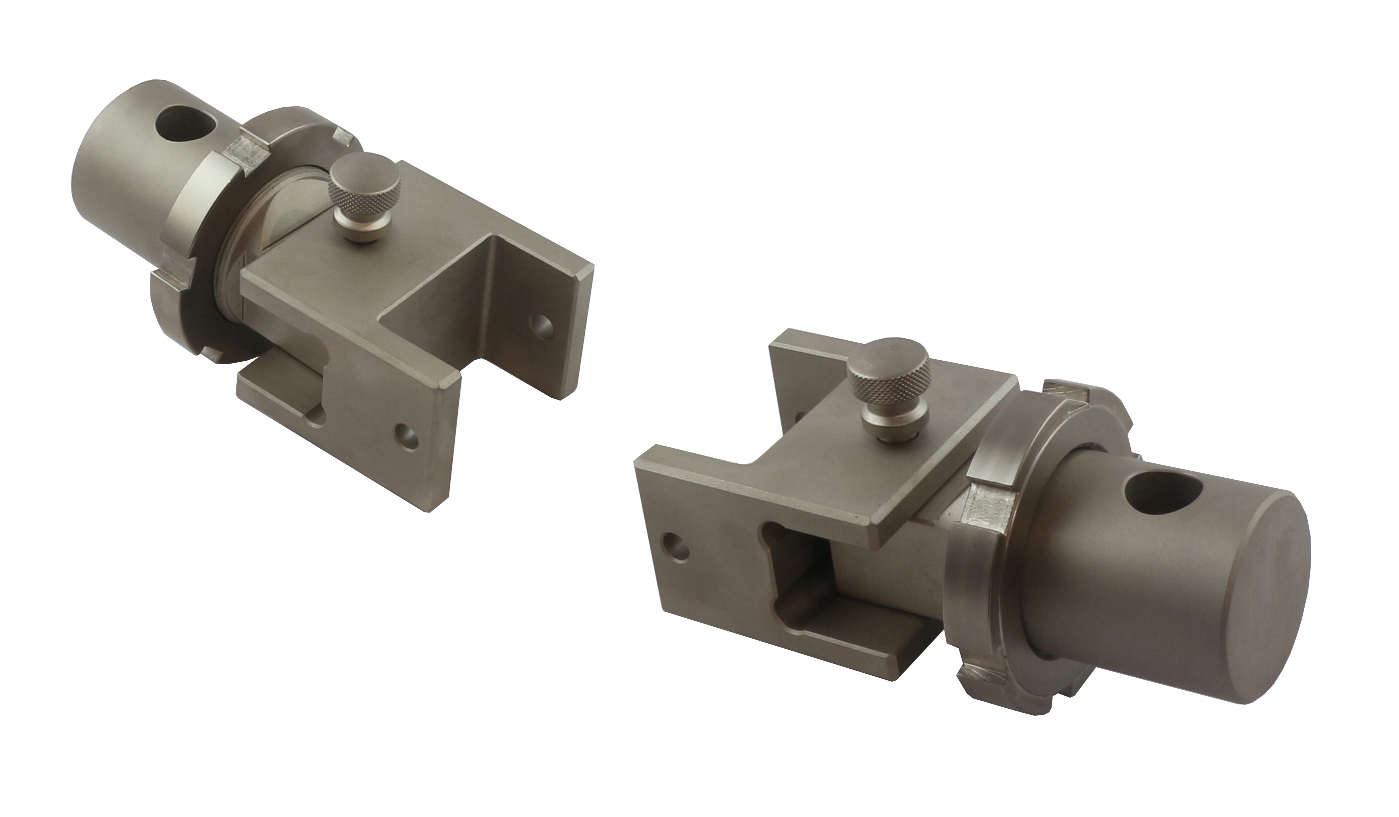

THS353-8.2x50-Am50175-C-T200-WDF
Special test fixture to hold insert blocks
Max. load 50 kN
more
|
![THS353-8x8x30-Am25-R 2019-02-14](index-Dateien/image110.jpg)
|

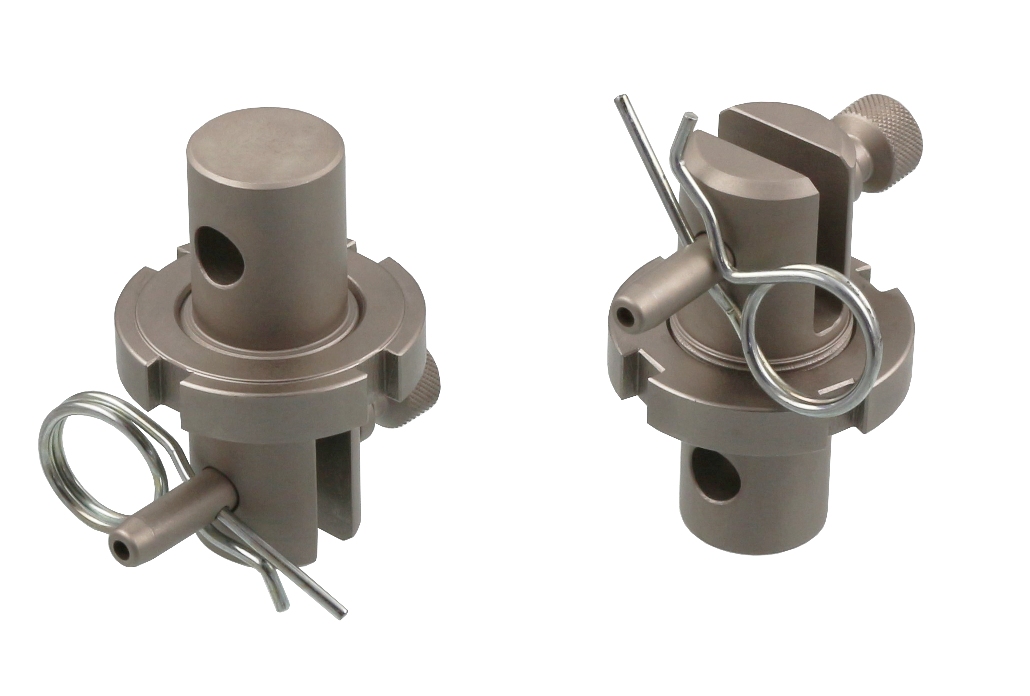

THS353-8x8x30-Am25
Special clevis grips
Pin hole Ø8x8 mm, gap
30 mm
Steel, nickel-coated
Coupling Af25
|
![THS353-12x52-Af318-C85x50_Tensile_strength_of_belts_2022-01-28](index-Dateien/image111.jpg)
|

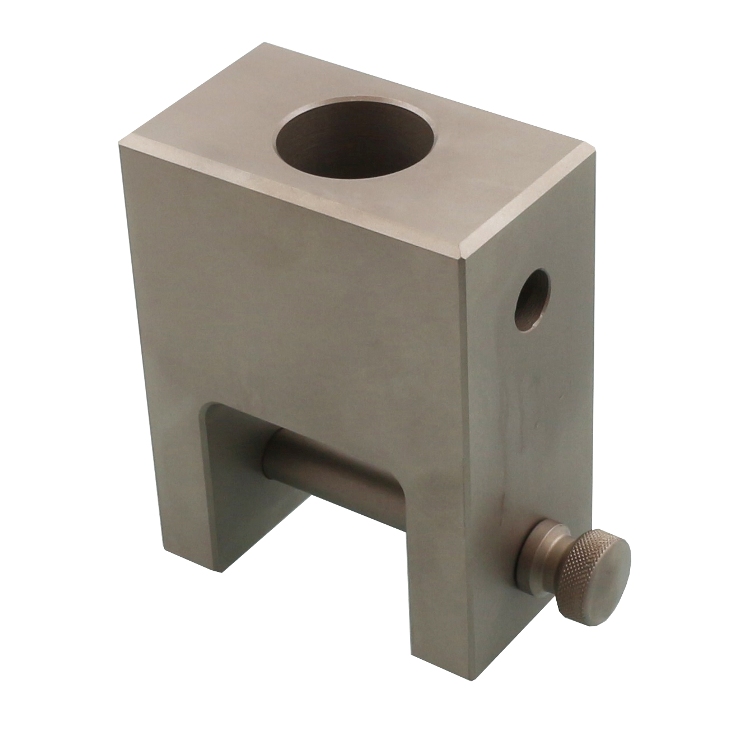

THS353-12x52-Af318
Special clevis grip to measure tensile strength of belts
Max. load 50 kN
Pin hole Ø12 mm, gap 52 mm
Steel, nickel-coated
Coupling Af318
|
![THS353-12.8x32-D5-R58-THS893-P150x150-D69.85-THS839-30-Af318-x 2021-07-10](index-Dateien/image112.jpg)
|

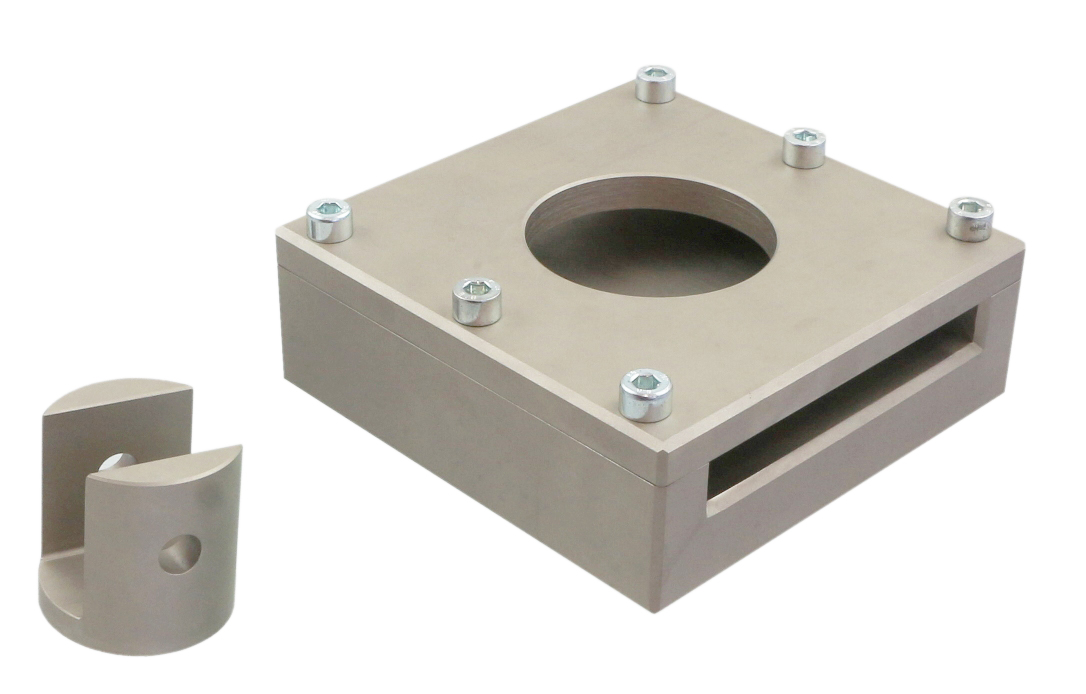

THS353-12.8x32-D5-R58
+
THS839-P150x150-D69.85
Special clevis grips
Max. load 50 kN
Hole 12.8 mm Ø, fork distance 32 mm
Round
Special plate 150x150 mm, thickness 10 mm
With hole 69.85 mm Ø
|
![THS353-15x70-Af159_0,8kg](index-Dateien/image113.jpg)
|

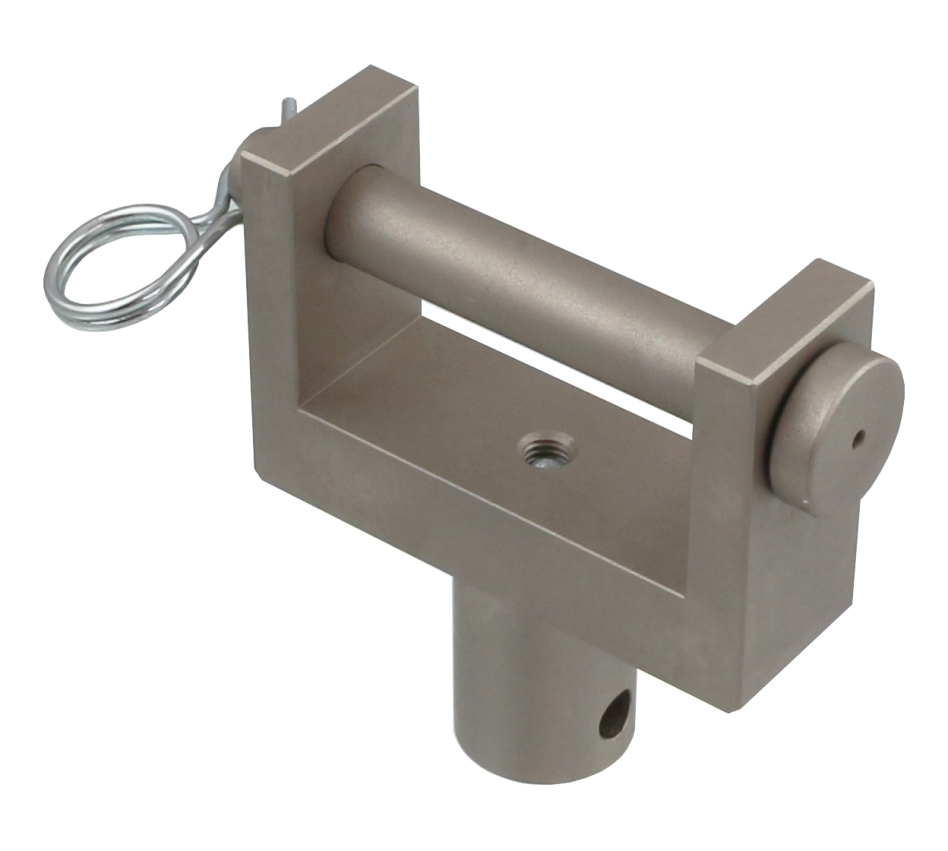

THS353-15x70-Af159
Special clevis grip
Pin hole 15 mm Ø, gap 70 mm
Steel, nickel-coated
Coupling Af159
|
![THS353-18x35-Af60_10,1kg](index-Dateien/image114.jpg)
|

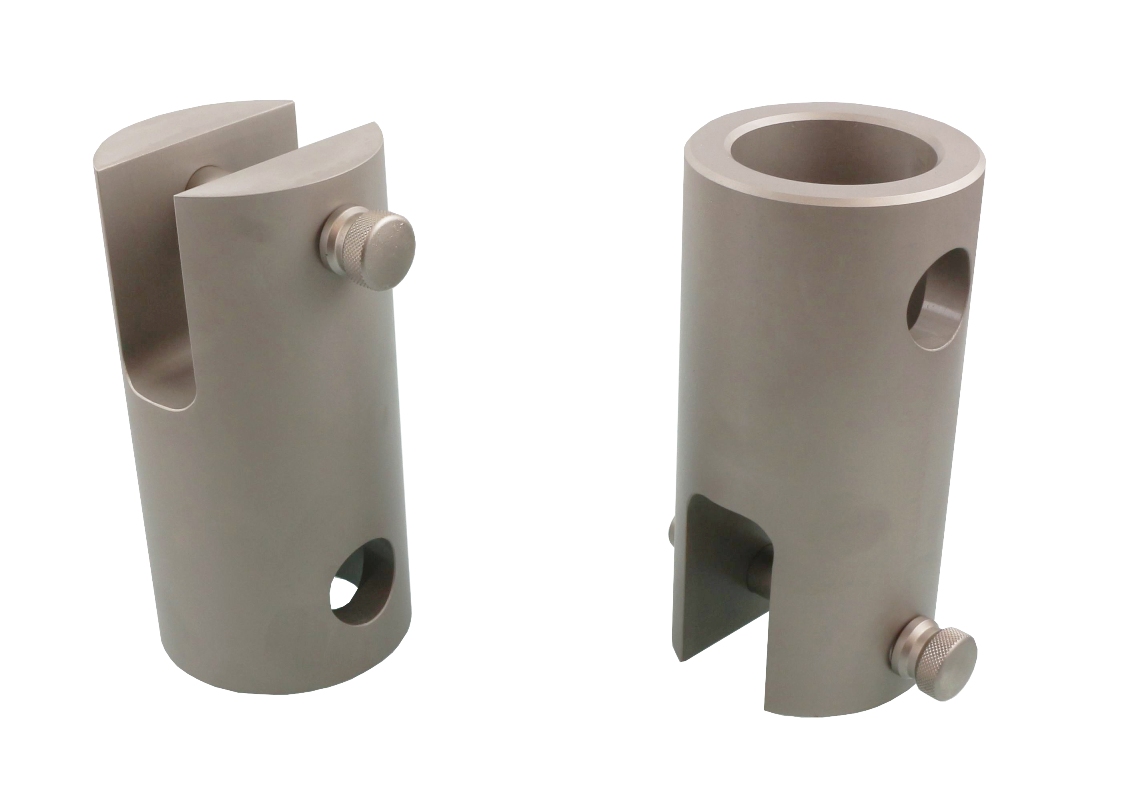

THS353-18x35-Af60-R
Special round clevis grip
Max. load 50 kN
Pin hole Ø 18 mm, gap 35 mm
Steel, nickel-coated
Coupling Af60
|
![THS353-25x70-Am317-EN12277_Testbreaking_strength_of_the_mountaineering_harnesses_2019-08-20ll](index-Dateien/image115.jpg)
|

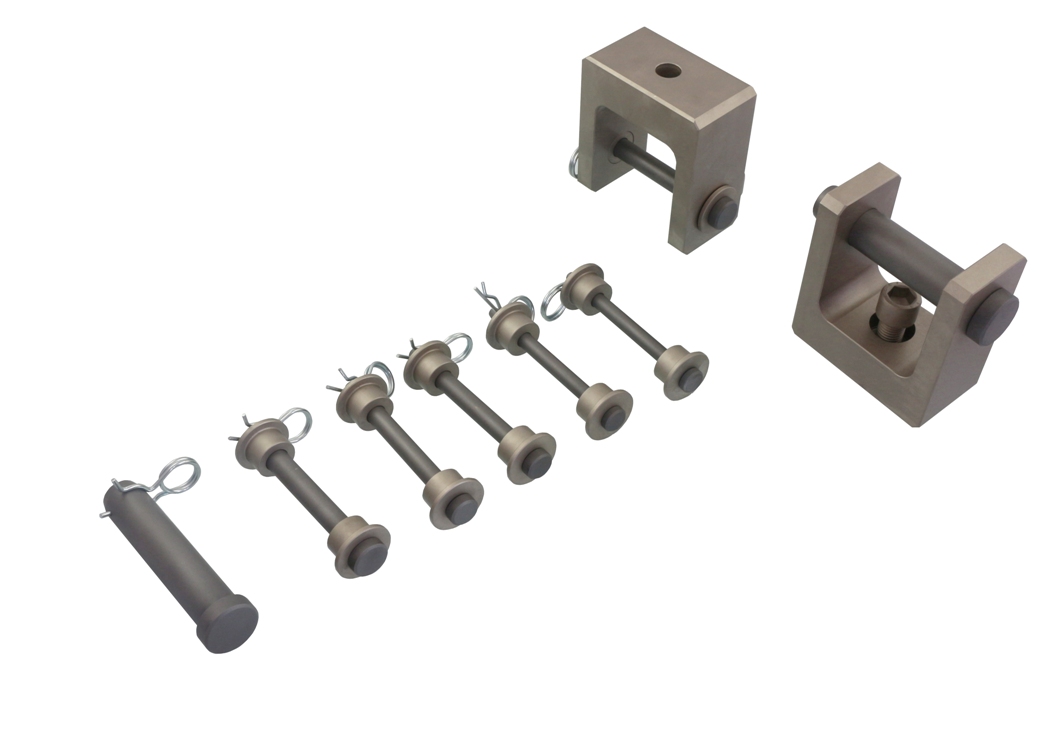

THS353-25x70-Am317-EN12277
Special clevis grip to test breaking strength of the mountaineering harnesses
According to EN12277
Max. load 50 kN
Gap 70.2 mm, pin Ø 10, 12, 14 and 25 mm
Coupling Am317
Steel, nickel-coated
Scope of supply: 1 pair of grips incl. 4 pairs of pins
|
![THS353-13x16-Am50-R-ADJ-ASTM-E8-Fig.8_metallic-materials-tension-testing_4,7kg](index-Dateien/image116.jpg)
|

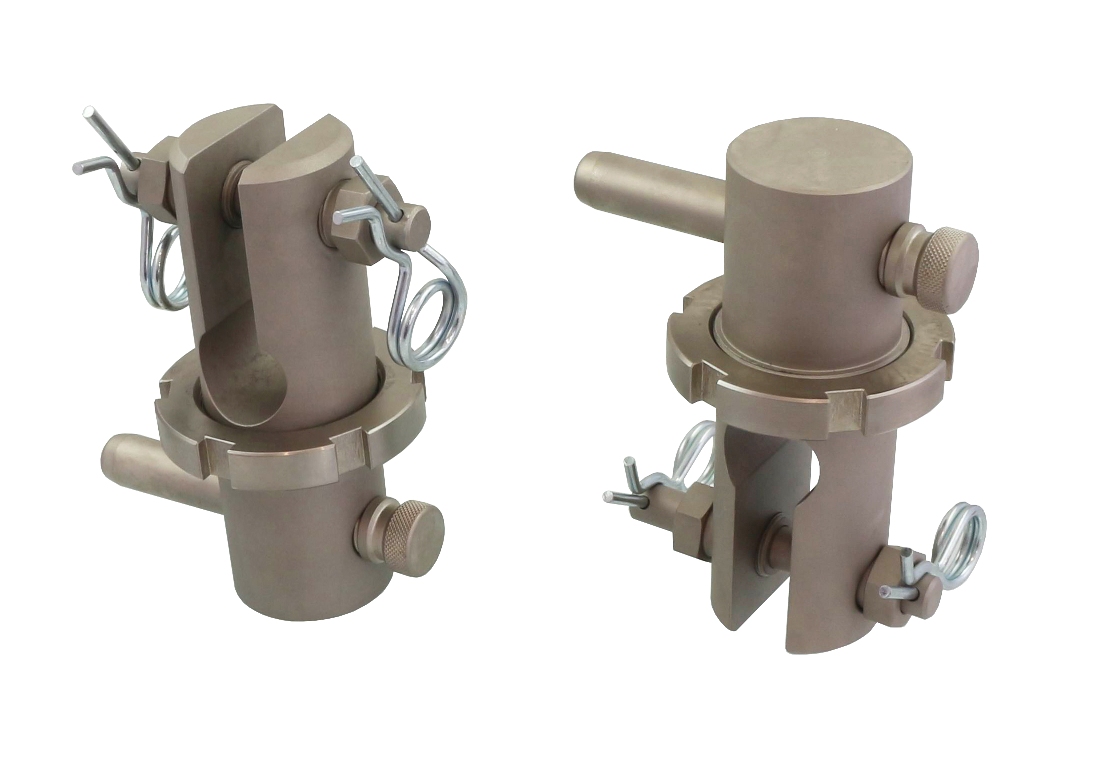

THS353-13x16-Am50-R-ADJ-ASTM-E8-Fig.7
Special clevis grip for tensile test on metallic materials according to
ASTM-E8-Fig.7
Max. load 100 kN
Pin hole Ø 13 mm, adjustable gap 16 mm (from max. 18 mm)
Steel, nickel-plated
Coupling Am50
|
![THS353-19.177x42.164-Af40-R-ASTM-E390_2019-01-26](index-Dateien/image117.jpg)
|

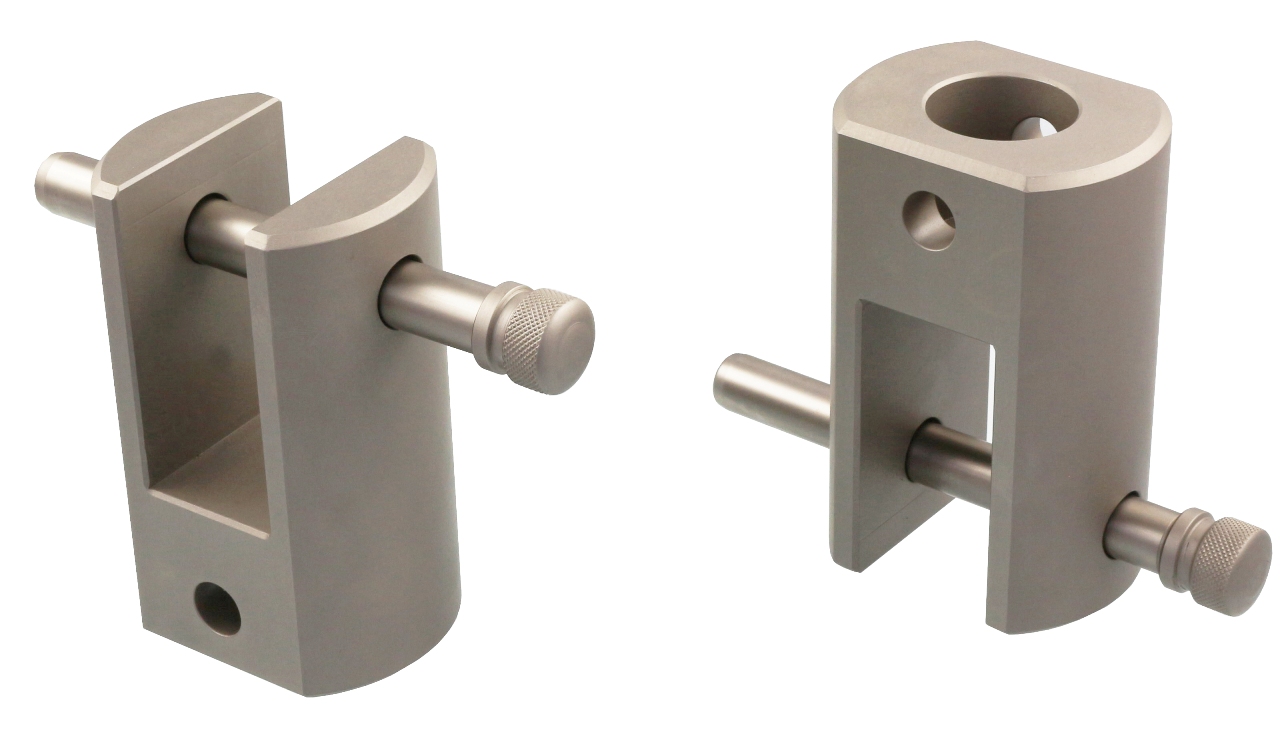

THS353-19.177x42.164-Af40
Special clevis grip according to
ASTM-E390
Max. load 100 kN
Pin hole Ø 19.177 mm, gap 42.164 mm
Coupling Af40
Steel, nickel-coated
|
![THS353-15x16-AfM27x2-R38_0.42kg _2022-03-18](index-Dateien/image118.jpg)
|

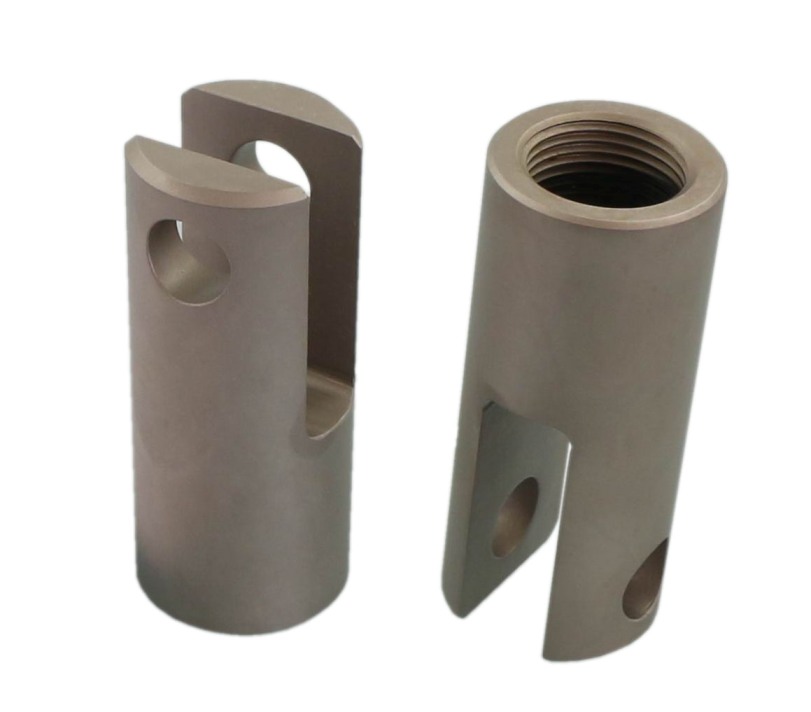

THS353-15x16-AfM27x2-R38
Special clevis grip
According to ASTM-E647
Pin hole 15 mm Ø , gap 16 mm wide
Steel, nickel coated
Coupling AfM27x2 mm
|
![tn_THS353-105-2030-ISO13951, ISO6259 21kg 2021-03-03](index-Dateien/image119.jpg)
|

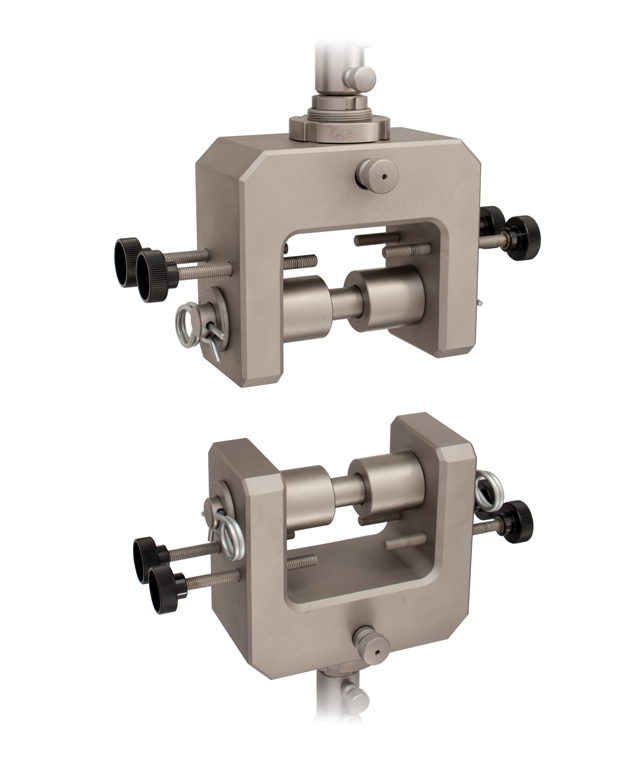

THS353-105-2030
To test polyethylene (PE)
pipes and fittings According to ISO13953 and ISO6259-3
|
![Description: Description: Description: Description: Description: Description: tn_THS353-5x26-CH-AM35-Q-ISO13954 1,37 kg-](index-Dateien/image120.jpg)
|

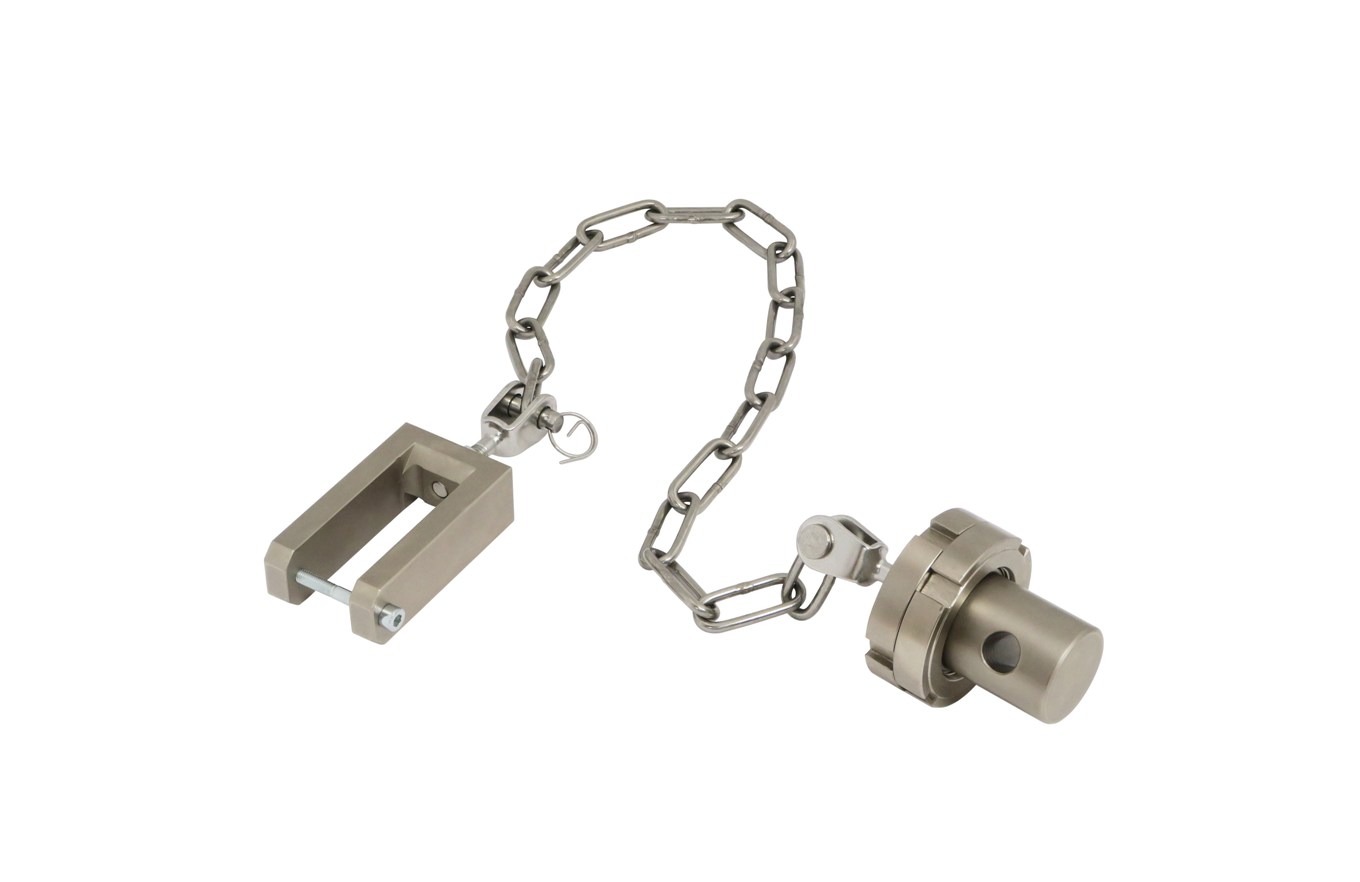

THS353-5x26-CH-AM35-Q
According to ISO13954
|
![Description: Description: Description: Description: Description: Description: THS353-6](index-Dateien/image121.jpg)
|

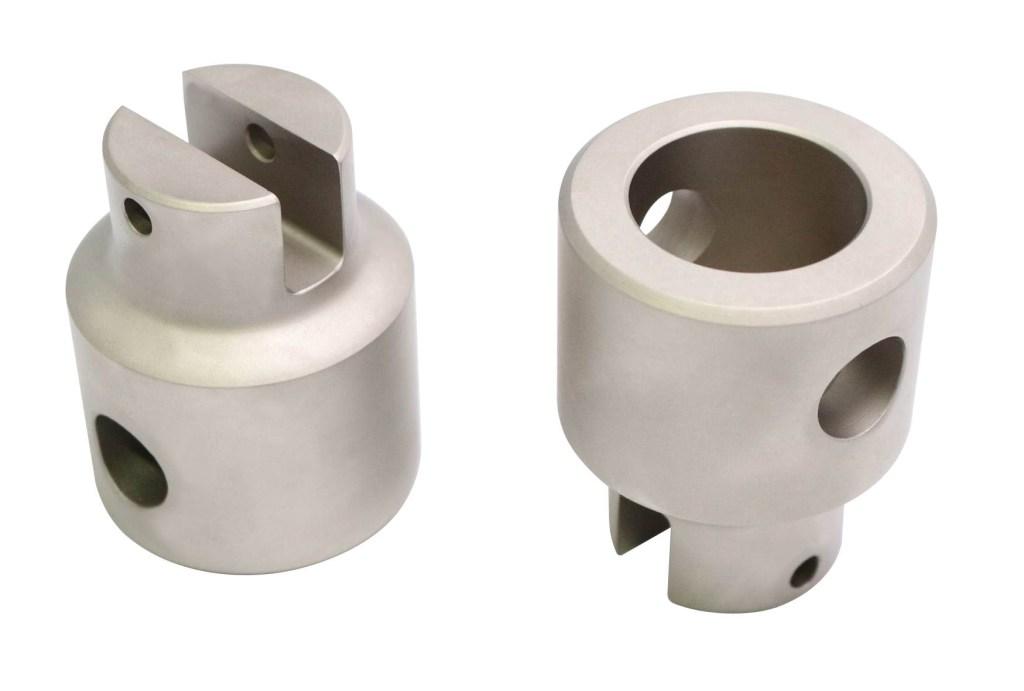

THS353-6.5x66-Af36
Special fixture
Coupling Af36/18
|
![Description: Description: Description: Description: Description: Description: tn_THS353-8x20x9-Af20-R32 237g 05-02-2018 002- (1)](index-Dateien/image122.jpg)
|

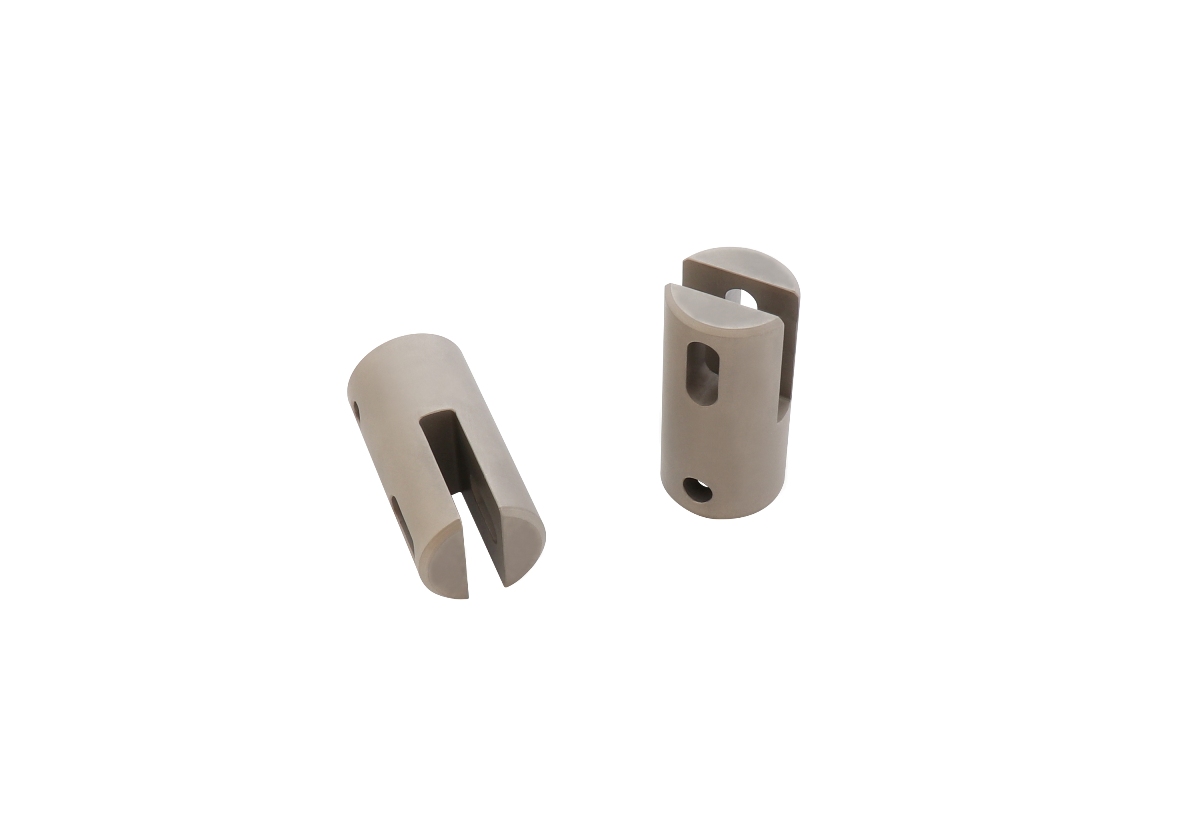

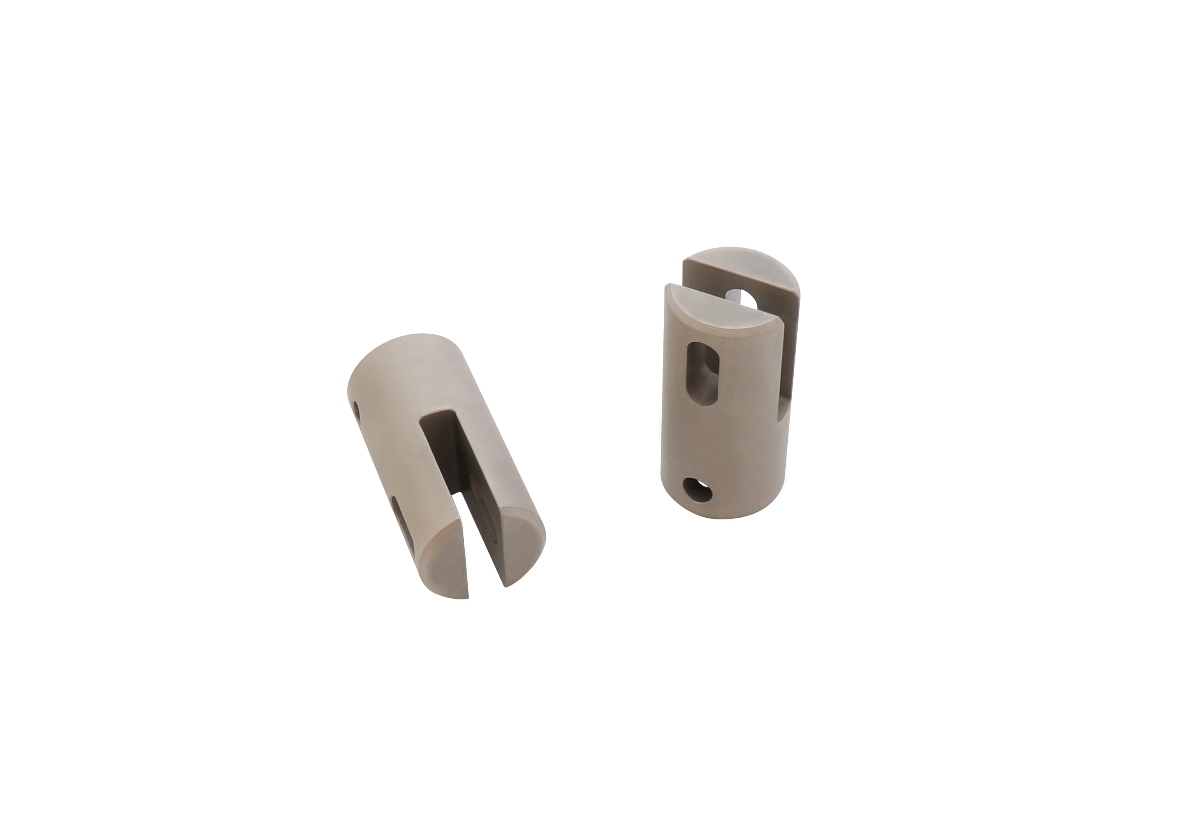

THS353-8x20x9-Af20-R32
Special clevis grip
Pin
hole 8mm Ø, gap 20 mm wide
Coupling Af20
|
![](index-Dateien/image123.jpg)
|

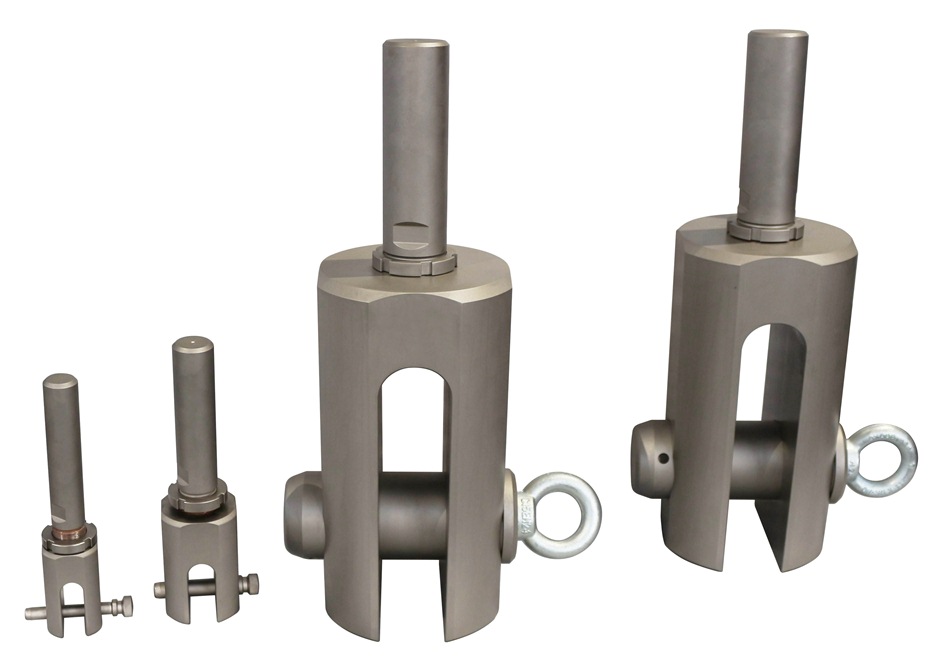

THS353-90x65-60x200-Q180
+
THS353-16x25-37x150-Q70
+
THS353-12x20-30x150-Q50
|
![Description: Description: Description: Description: Description: Description: THS353-Af318-](index-Dateien/image124.jpg)
|

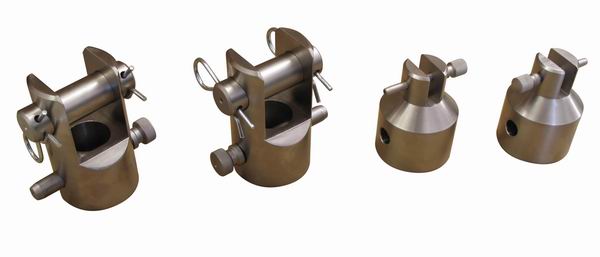

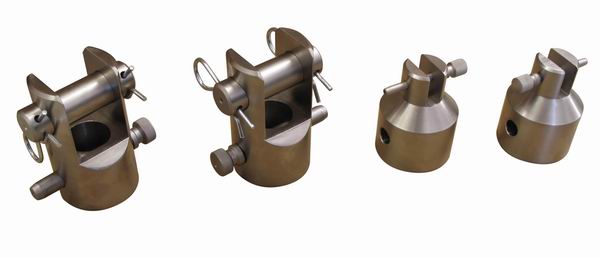

THS353-Af318
Special fixtures
Coupling Af318
|
![](index-Dateien/image125.jpg)
|

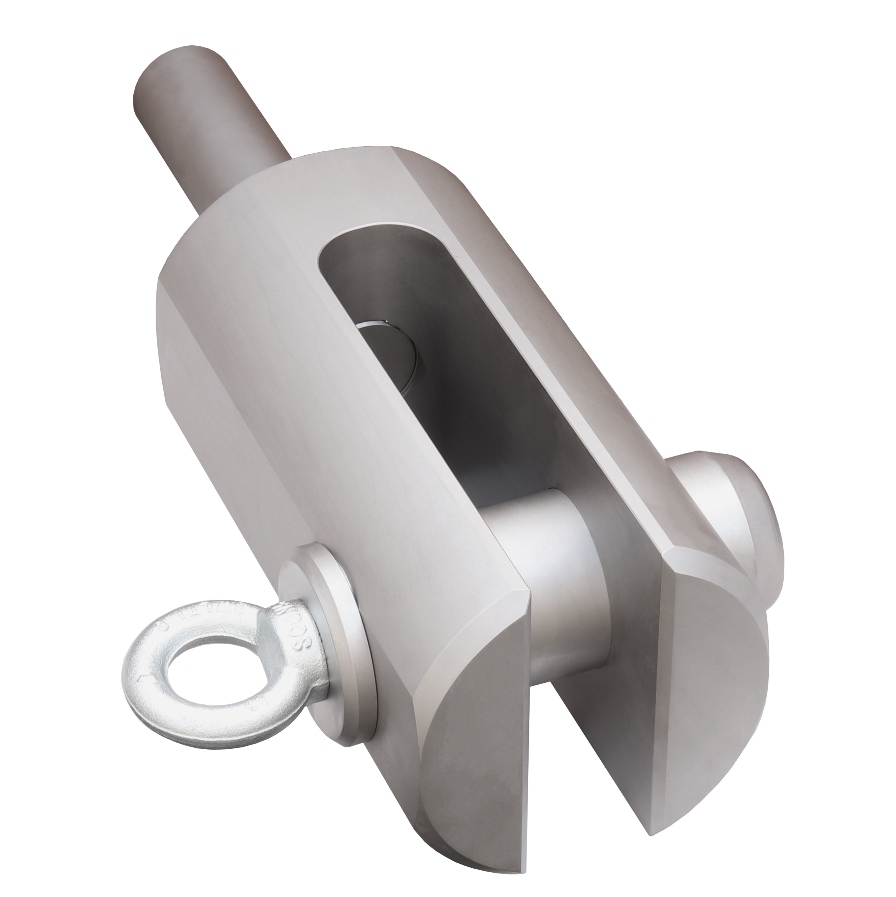

THS353-90x65-60x200-Q180
Special fixture
Max. load 1000 kN
Pin diameter 90 mm, opening 65 mm
Steel, hardened, nickel-plated
|
![THS1249-200+THS1249-700-xa](index-Dateien/image126.jpg)
|

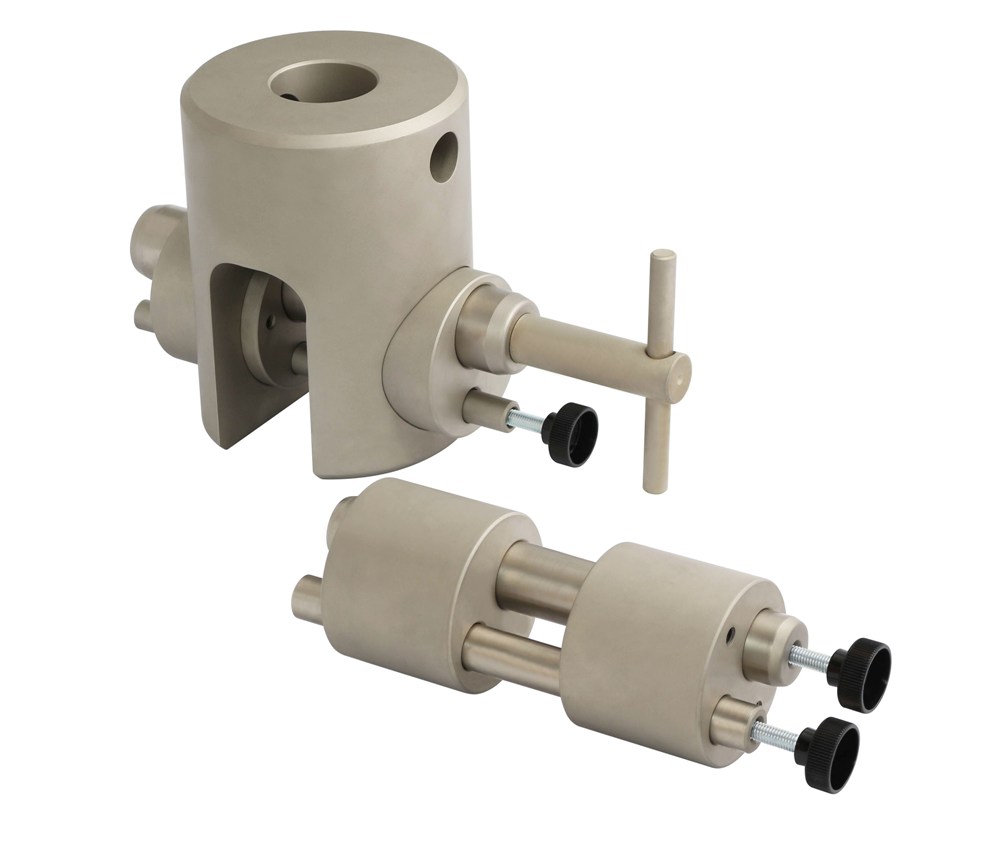

THS1249-200
+ THS1249-700
Special adapters
|
![THS353-C6x12-Am158-C32x35](index-Dateien/image127.jpg)
|

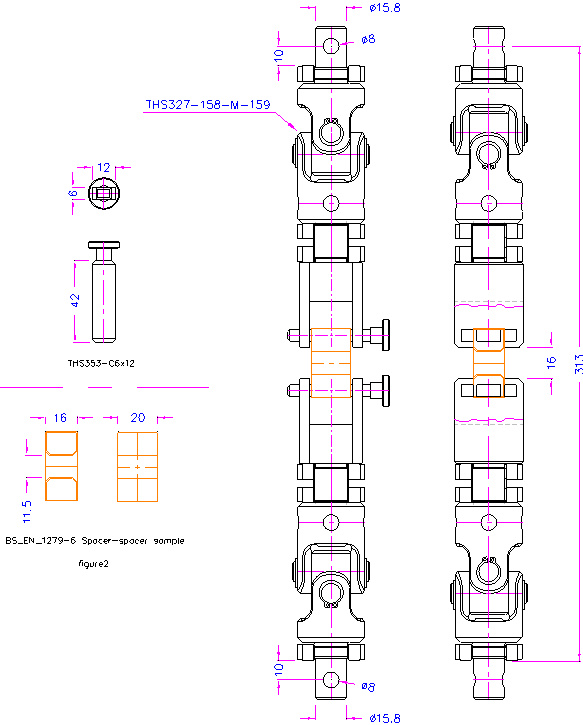

THS353-Q6+C6x12-Af159-C32x35
Special clevis grip for testing insulating
glass according to BS EN1279-6 Fig.2
Spacer-spacer sample
|
![THS353-Q6-Am158-C32x35](index-Dateien/image128.jpg)
|

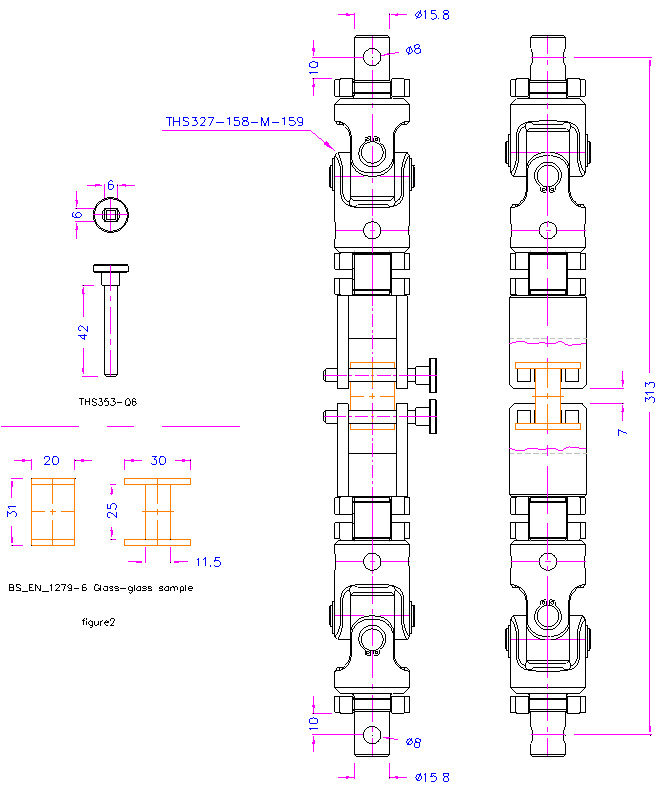

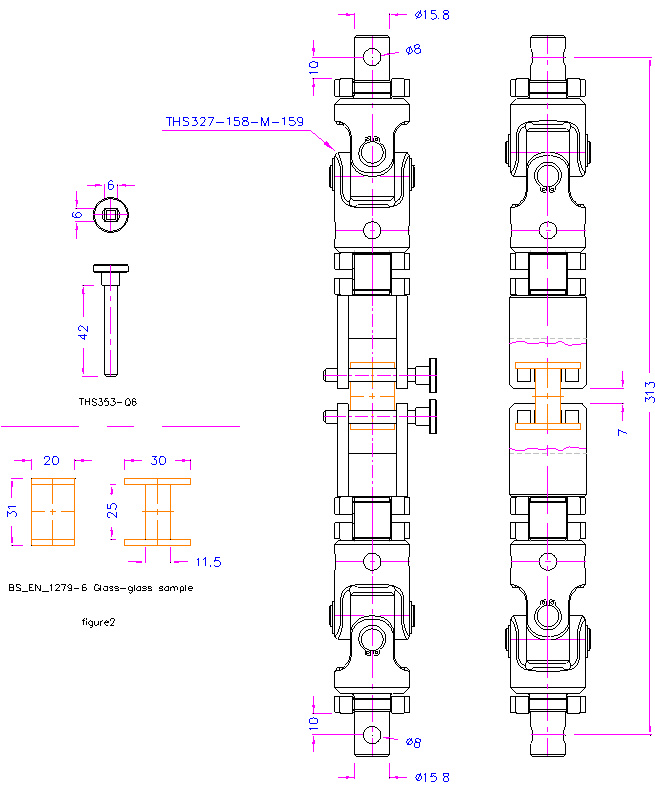

THS353-Q6-Am158-C32x35
Special clevis grip for testing
insulating glass according to BS EN1279-6 Fig.2
Glass-glass sample
|
